PEC500 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 600 x 600mm Laumas PEC500

PEC500 | Cảm biến load cell đơn điểm Laumas cho bệ cân 600 x 600 mm

PEC500 là cảm biến load cell đơn điểm thuộc dòng PEC của Laumas, được thiết kế cho hệ thống cân sử dụng bệ cân kích thước đến 600 x 600 mm. Phiên bản PEC500 có tải trọng danh định 500 kg, kết cấu bằng thép không gỉ AISI 420, sai số tổng hợp tối đa ±0,02% và cấp bảo vệ IP67, phù hợp cho cân bàn, cân kiểm tra, cân định lượng và các cụm cân tích hợp trong máy công nghiệp.

Laumas là thương hiệu Italia chuyên thiết kế và sản xuất các thành phần cho hệ thống cân công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và các giải pháp phục vụ cân, định lượng và tự động hóa. Dòng PEC của Laumas được phát triển với các mức tải 75 kg, 150 kg, 300 kg và 500 kg, sử dụng cho bệ cân đến 600 x 600 mm.

Ưu điểm và tính năng nổi bật của Laumas PEC500

Load cell Laumas PEC500 sử dụng cấu trúc single-point, cho phép xây dựng hệ thống cân bệ với một cảm biến chính khi kết cấu cơ khí được thiết kế đúng yêu cầu. Cách bố trí này giúp đơn giản hóa hệ thống, giảm số lượng load cell và thuận tiện hơn trong công đoạn đấu nối cũng như hiệu chuẩn.

• Load cell single-point 500 kg phù hợp với các ứng dụng cân tải tương đối lớn.
• Được thiết kế cho bệ cân 600 x 600 mm, đáp ứng nhu cầu đặt vật cân có kích thước tương đối rộng.
• Kết cấu bằng thép không gỉ AISI 420, phù hợp cho nhiều môi trường công nghiệp.
• Cấp bảo vệ IP67 hỗ trợ bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng kỹ thuật.
• Sai số tổng hợp tối đa ±0,02%, phù hợp với nhiều hệ thống cân yêu cầu độ ổn định tốt.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Dễ tích hợp vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân có giao tiếp công nghiệp phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	500 kg
Loại cảm biến	Load cell đơn điểm
Kích thước bệ cân phù hợp	600 x 600 mm
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP67

Chức năng, nguyên lý hoạt động và ứng dụng của PEC500

Chức năng trong hệ thống cân

Cảm biến cân PEC500 có nhiệm vụ chuyển đổi tải trọng cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với lực. Khi vật cần cân được đặt lên bệ, tải trọng truyền qua kết cấu cơ khí tới phần tử đàn hồi của load cell và tạo ra biến dạng rất nhỏ.

Các strain gauge được bố trí trên phần tử đàn hồi ghi nhận biến dạng thông qua sự thay đổi điện trở. Sự thay đổi này được mạch cầu đo chuyển thành tín hiệu điện vi sai để bộ điện tử cân khuếch đại, số hóa và tính toán thành giá trị trọng lượng.

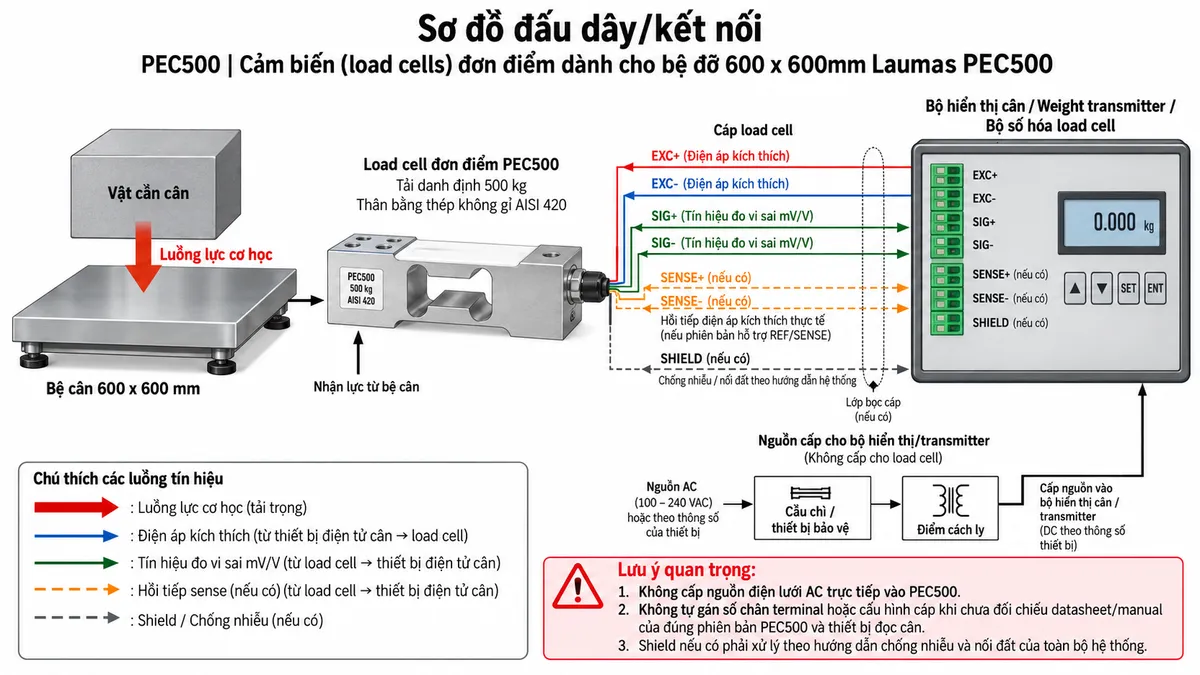

Kết nối PEC500 với bộ điện tử cân

PEC500 Laumas là load cell strain gauge thụ động nên cần làm việc cùng bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Thiết bị điện tử cân cung cấp điện áp kích thích cho cầu đo và tiếp nhận tín hiệu vi sai từ cảm biến để xử lý.

Cấu hình dây, màu dây, số lượng lõi và cách bố trí terminal cần được đối chiếu theo datasheet của đúng phiên bản PEC500 và manual của thiết bị đọc cân. Không nên tự gán số chân terminal hoặc suy đoán pinout từ một thiết bị khác.

Nguồn cấp của bộ hiển thị hoặc transmitter phải được bố trí riêng theo yêu cầu của thiết bị điện tử cân, có thiết bị bảo vệ và điểm cách ly phù hợp. Không được cấp nguồn điện lưới AC trực tiếp vào load cell.

Nguyên lý hoạt động của PEC500

Bên trong load cell single-point PEC500, phần tử đàn hồi bằng thép không gỉ AISI 420 biến dạng rất nhỏ khi chịu tải. Các strain gauge gắn tại những vùng nhạy biến dạng thay đổi điện trở tương ứng với lực tác động.

Các strain gauge được tổ chức thành cầu Wheatstone. Khi bộ điện tử cân cấp điện áp kích thích, tải trọng làm trạng thái cân bằng của cầu thay đổi và tạo ra tín hiệu điện áp vi sai ở đầu ra. Biên độ tín hiệu thay đổi theo lực cơ học tác động lên load cell.

Tín hiệu từ cảm biến được đưa tới bộ điện tử cân để khuếch đại và lọc nhiễu, sau đó chuyển đổi A/D thành dữ liệu số. Các thông số hiệu chuẩn được áp dụng để quy đổi dữ liệu này thành giá trị trọng lượng thực tế.

Bộ điện tử cân có thể thực hiện các chức năng như Zero và Tare trước khi hiển thị trọng lượng. Nếu thiết bị hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA phục vụ giám sát và điều khiển.

Ứng dụng tiêu biểu

Load cell 500 kg Laumas PEC500 phù hợp cho cân bàn công nghiệp, cân kiểm tra sản phẩm, cân phân loại, hệ thống định lượng, máy đóng gói và các thiết bị sản xuất có chức năng cân tích hợp. Khả năng sử dụng với bệ cân đến 600 x 600 mm giúp cảm biến phù hợp với các ứng dụng cần diện tích đặt vật cân tương đối lớn.

Trong dây chuyền tự động hóa, PEC500 có thể kết hợp với weight transmitter hoặc bộ số hóa để cung cấp dữ liệu trọng lượng cho PLC, phục vụ kiểm tra khối lượng, giám sát tải, điều khiển định lượng hoặc ghi nhận dữ liệu sản xuất.

Lưu ý khi lắp đặt cơ khí

Độ chính xác của hệ thống cân sử dụng PEC500 phụ thuộc đáng kể vào thiết kế cơ khí. Load cell cần được lắp trên kết cấu đủ cứng, đúng hướng chịu tải và đúng phương pháp cố định theo tài liệu kỹ thuật của nhà sản xuất.

Bệ cân không nên tỳ vào khung máy, tấm chắn, đường ống hoặc các bộ phận cố định khác vì có thể tạo đường truyền lực phụ và làm kết quả cân sai lệch. Cần hạn chế lực ngang, mô-men xoắn, rung động mạnh và va đập trực tiếp lên load cell.

Khi lựa chọn tải trọng cảm biến cần tính tổng tải thực tế gồm vật cần cân, bệ cân và các chi tiết cơ khí truyền lực, đồng thời xem xét tải động và nguy cơ quá tải trong quá trình vận hành.

Lưu ý khi đấu nối và chống nhiễu

Tín hiệu nguyên thủy của load cell có biên độ nhỏ nên cáp tín hiệu cần được bố trí tách khỏi động cơ, biến tần, contactor và các đường cáp động lực. Shield nếu có phải được xử lý theo thiết kế nối đất và chống nhiễu của toàn bộ hệ thống.

PEC500 không nhận nguồn điện lưới trực tiếp. Điện áp kích thích phải được cung cấp bởi bộ điện tử cân tương thích, còn nguồn cấp cho bộ hiển thị hoặc transmitter phải được lựa chọn theo thông số của chính thiết bị đó.

Cam kết và nơi mua Laumas PEC500 chính hãng

Khi lựa chọn Laumas PEC500 chính hãng, cần xem xét tải trọng thực tế, kích thước bệ, kết cấu truyền lực, điều kiện môi trường và bộ điện tử cân sử dụng. Việc lựa chọn đúng cấu hình giúp hệ thống thuận tiện khi hiệu chuẩn, vận hành ổn định và dễ tích hợp vào máy hoặc dây chuyền tự động.

Quý khách cần mua load cell PEC500 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter, bộ số hóa và giải pháp kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas PEC500 là loại load cell gì?

PEC500 là load cell đơn điểm thuộc dòng PEC của Laumas, được thiết kế cho hệ thống cân bệ sử dụng một cảm biến chính.

PEC500 có tải trọng danh định bao nhiêu?

PEC500 có tải trọng danh định 500 kg.

PEC500 phù hợp với bệ cân kích thước nào?

Dòng PEC được Laumas thiết kế cho bệ cân kích thước đến 600 x 600 mm.

PEC500 được chế tạo từ vật liệu gì?

PEC500 sử dụng thép không gỉ AISI 420 cho kết cấu cảm biến.

PEC500 có cấp bảo vệ nào?

PEC500 thuộc dòng PEC có cấp bảo vệ IP67, hỗ trợ bảo vệ cảm biến trước bụi và nước trong điều kiện lắp đặt phù hợp.

Sai số tổng hợp của PEC500 là bao nhiêu?

Laumas công bố dòng PEC có sai số tổng hợp tối đa ±0,02%.

PEC500 cần kết nối với thiết bị nào để hiển thị trọng lượng?

PEC500 cần kết nối với bộ hiển thị cân hoặc weight transmitter có đầu vào load cell strain gauge tương thích để cấp điện áp kích thích, xử lý tín hiệu và hiển thị trọng lượng.

PEC500 có thể kết nối với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mức thấp của load cell. Cần sử dụng weight transmitter, bộ số hóa hoặc module cân tương thích để xử lý và truyền dữ liệu trọng lượng tới PLC.

Có được cấp nguồn AC trực tiếp vào PEC500 không?

Không. PEC500 là load cell strain gauge thụ động và chỉ nhận điện áp kích thích từ bộ điện tử cân tương thích, không được đấu trực tiếp với nguồn điện lưới AC.

Khi lắp PEC500 cần chú ý điều gì?

Cần bảo đảm tải truyền đúng qua load cell, bệ cân không bị tỳ phụ vào kết cấu cố định, hạn chế lực ngang và va đập, đồng thời bố trí cáp tín hiệu cách xa các nguồn gây nhiễu điện từ.
