AS025 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 200 x 200mm Laumas AS025

AS025 | Cảm biến load cell đơn điểm dành cho bệ đỡ 200 x 200mm Laumas AS025

Laumas AS025 là cảm biến load cell đơn điểm thuộc dòng AS của LAUMAS, được thiết kế cho các hệ thống cân bệ kích thước nhỏ, cân chính xác, thiết bị định lượng và máy cân OEM. Cấu trúc single-point cho phép một cảm biến tiếp nhận tải từ toàn bộ bệ cân khi cơ cấu cơ khí được thiết kế đúng, giúp hệ thống gọn và giảm số lượng load cell cần sử dụng.

Model AS025 là phiên bản có tải danh định thấp trong dòng AS, phù hợp cho những ứng dụng cần phát hiện và đo các tải nhỏ. Cảm biến sử dụng phần tử đàn hồi bằng hợp kim nhôm kết hợp strain gauge để chuyển lực cơ học thành tín hiệu điện analog đưa tới bộ hiển thị hoặc bộ truyền trọng lượng.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển hệ sinh thái gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa cảm biến tải và các giải pháp phục vụ cân tự động trong nhiều ngành công nghiệp.

Dòng AS thuộc nhóm single-point load cell cho cân bệ của LAUMAS. Dòng cảm biến này hướng đến các bệ cân nhỏ, yêu cầu tải thấp và khả năng tích hợp trực tiếp vào máy, thiết bị kiểm tra hoặc hệ thống định lượng.

Thông số kỹ thuật tiêu biểu của AS025

Thông số	Giá trị
Tải danh định	0,25 kg
Kích thước bệ ứng dụng	200 x 200 mm
Vật liệu	Hợp kim nhôm
Sai số tổng hợp	≤ ±0,03%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	1 mV/V ±20%
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Ảnh hưởng nhiệt độ lên điểm zero	0,0025%/°C
Ảnh hưởng nhiệt độ lên span	0,0025%/°C
Creep ở tải danh định trong 30 phút	0,03%
Điện áp kích thích tối đa không gây hư hỏng	15 V
Quá tải an toàn	200% toàn thang
Quá tải giới hạn	400% toàn thang
Độ võng tại tải danh định	0,3 mm
Chiều dài cáp	3 m
Đường kính cáp	2,5 mm
Cấu tạo cáp	4 x 0,20 mm², có shield

2) Ưu điểm và tính năng nổi bật

• Thiết kế single-point giúp một load cell có thể phục vụ toàn bộ bệ cân trong phạm vi thiết kế của nhà sản xuất.
• Phù hợp với các ứng dụng cân tải nhỏ và cân chính xác trong máy móc, phòng thử nghiệm và dây chuyền tự động.
• Phần tử đàn hồi bằng hợp kim nhôm giúp cảm biến có kết cấu nhẹ và nhạy với biến dạng do tải nhỏ.
• Tín hiệu điện dạng mV/V thuận tiện kết nối với bộ hiển thị cân, transmitter hoặc bộ số hóa load cell tương thích.
• Cáp cảm biến có lớp shield hỗ trợ hạn chế ảnh hưởng của nhiễu điện từ khi được lắp đặt và nối đất đúng kỹ thuật.
• Cấu trúc cơ khí nhỏ gọn thuận lợi cho nhà chế tạo máy và các ứng dụng cân OEM có không gian lắp đặt hạn chế.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và kết nối hệ thống cân

Load cell Laumas AS025 thực hiện chức năng chuyển đổi tải trọng cơ học thành tín hiệu điện analog. Cảm biến không phải thiết bị đo hoàn chỉnh độc lập; để hiển thị hoặc sử dụng giá trị trọng lượng trong hệ thống điều khiển, AS025 cần được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.

Thiết bị điện tử cân cấp điện áp kích thích tới cảm biến qua cặp dây excitation và nhận tín hiệu vi sai qua cặp dây signal. Theo sơ đồ điện của dòng AS, dây đỏ dùng cho +EXCITATION, dây đen dùng cho -EXCITATION, dây xanh lá dùng cho +SIGNAL, dây trắng dùng cho -SIGNAL và cáp có thêm shield chống nhiễu. Khi đấu nối phải đối chiếu terminal thực tế của thiết bị đọc cân và hướng dẫn nối shield của toàn bộ hệ thống.

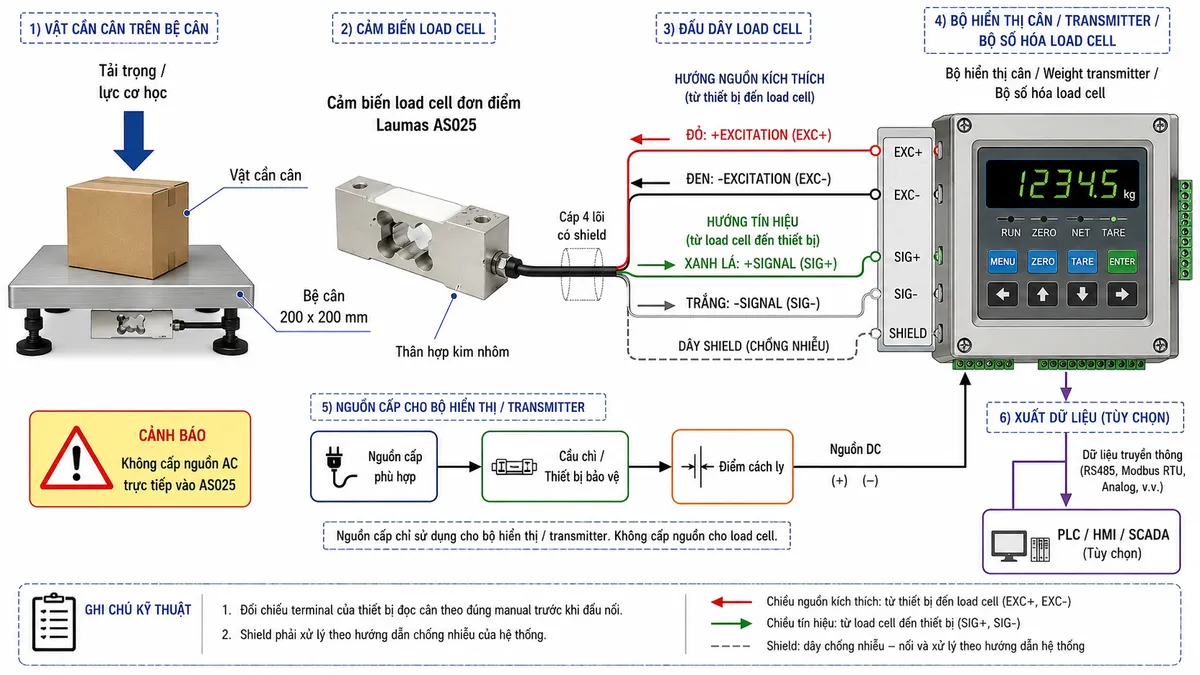

Nguyên lý hoạt động của cảm biến strain gauge

Bên trong cảm biến tải single-point, các strain gauge được gắn lên phần tử đàn hồi và bố trí thành cầu đo Wheatstone. Khi vật cần cân tác động lên bệ, lực được truyền tới cảm biến và làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Sự biến dạng cơ học làm điện trở của các strain gauge thay đổi, khiến cầu Wheatstone mất cân bằng. Khi cầu đo được thiết bị điện tử cân cấp điện áp kích thích, trạng thái mất cân bằng tạo ra tín hiệu điện vi sai tại đầu ra signal. Biên độ tín hiệu thay đổi theo tải trọng tác động lên cảm biến.

Bộ hiển thị hoặc transmitter tiếp nhận tín hiệu mV/V, thực hiện khuếch đại và lọc, chuyển đổi analog sang số, sau đó áp dụng dữ liệu hiệu chuẩn để tính toán trọng lượng. Tùy thiết bị điện tử được sử dụng, giá trị cân có thể được hiển thị tại chỗ hoặc truyền tiếp tới PLC, HMI hay hệ thống điều khiển.

Ứng dụng điển hình

• Cân bệ tải nhỏ và cân bàn chính xác.
• Thiết bị định lượng lượng nhỏ trong máy tự động.
• Máy kiểm tra và phân loại sản phẩm theo khối lượng.
• Thiết bị đóng gói cần kiểm soát khối lượng nhỏ.
• Các cụm cân OEM tích hợp trực tiếp vào máy.
• Thiết bị thử nghiệm, nghiên cứu hoặc đo lực quy đổi sang trọng lượng trong phạm vi ứng dụng phù hợp.
• Hệ thống cân kết nối PLC thông qua weight transmitter hoặc bộ số hóa load cell.

Lưu ý khi lắp đặt AS025

Với load cell tải nhỏ, ảnh hưởng từ kết cấu cơ khí, ma sát, rung động, luồng khí hoặc lực kéo từ dây dẫn có thể đáng kể so với tải cần đo. Vì vậy bệ cân cần đủ cứng, cảm biến phải được bắt đúng bề mặt lắp đặt và lực phải truyền theo phương thiết kế.

Cáp load cell nên đi tách khỏi cáp động lực, biến tần, contactor và các nguồn gây nhiễu. Không kéo căng cáp hoặc để cáp tạo lực cơ học lên bệ cân. Sau khi hoàn tất lắp đặt, hệ thống cần được zero và hiệu chuẩn bằng tải chuẩn phù hợp trước khi đưa vào vận hành.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas AS025 chính hãng, khách hàng cần xác định đúng tải cần cân, kích thước bệ, điều kiện môi trường, yêu cầu độ chính xác và loại thiết bị điện tử sẽ xử lý tín hiệu. Với hệ thống điều khiển tự động, cần lựa chọn thêm transmitter hoặc bộ số hóa có giao diện phù hợp với PLC/HMI.

Khách hàng có nhu cầu mua AS025 hoặc cần xây dựng bộ giải pháp cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, lựa chọn thiết bị đọc cân phù hợp và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AS025 là loại load cell gì?

AS025 là cảm biến load cell dạng single-point thuộc dòng AS của LAUMAS. Thiết kế này hướng đến các hệ cân bệ nhỏ sử dụng một cảm biến để thu nhận tải.

AS025 phù hợp với loại bệ cân nào?

AS025 thuộc dòng AS dành cho bệ cân 200 x 200 mm. Khi thiết kế bệ thực tế vẫn cần tuân thủ kích thước lắp đặt, độ cứng kết cấu và hướng truyền lực theo tài liệu của nhà sản xuất.

AS025 có cần cấp nguồn điện lưới trực tiếp không?

Không. Load cell nhận điện áp kích thích từ bộ hiển thị, transmitter hoặc thiết bị điện tử cân tương thích. Không được cấp trực tiếp nguồn AC vào cảm biến.

AS025 có thể nối trực tiếp với PLC không?

Tín hiệu nguyên thủy của AS025 là tín hiệu load cell mV/V có mức rất nhỏ. Trong hệ thống PLC thông thường nên sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu sang giao diện phù hợp.

Màu dây của AS025 được quy ước như thế nào?

Theo sơ đồ điện của dòng AS, dây đỏ là +EXCITATION, dây đen là -EXCITATION, dây xanh lá là +SIGNAL và dây trắng là -SIGNAL. Cáp còn có shield chống nhiễu; terminal phía thiết bị đọc phải được đối chiếu manual trước khi đấu nối.

Vì sao load cell AS025 phù hợp với các ứng dụng tải nhỏ?

AS025 thuộc nhóm cảm biến có tải danh định thấp và sử dụng phần tử đàn hồi kết hợp strain gauge để phát hiện những biến dạng cơ học nhỏ. Tuy nhiên độ ổn định của phép cân còn phụ thuộc nhiều vào kết cấu bệ, rung động, nhiễu và quy trình hiệu chuẩn.

Cần lưu ý gì khi lắp AS025 vào máy?

Cần bảo đảm bề mặt lắp đặt phẳng và chắc chắn, tải truyền đúng hướng, không có chi tiết cơ khí tạo lực phụ lên bệ và cáp không bị kéo căng. Đồng thời nên tách cáp tín hiệu khỏi dây nguồn công suất để hạn chế nhiễu.

AS025 tiêu chuẩn có tự động phù hợp với khu vực cháy nổ không?

Không nên mặc định như vậy. Dòng AS có các mã biến thể riêng liên quan đến chứng nhận cho môi trường đặc biệt. Nếu sử dụng trong khu vực nguy hiểm, cần chọn đúng mã cảm biến được chứng nhận và thiết kế toàn bộ mạch cân theo yêu cầu an toàn tương ứng.
