ALL50 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 250 x 350mm Laumas ALL50

ALL50 | Cảm biến load cell đơn điểm dành cho bệ đỡ 250 x 350mm Laumas ALL50

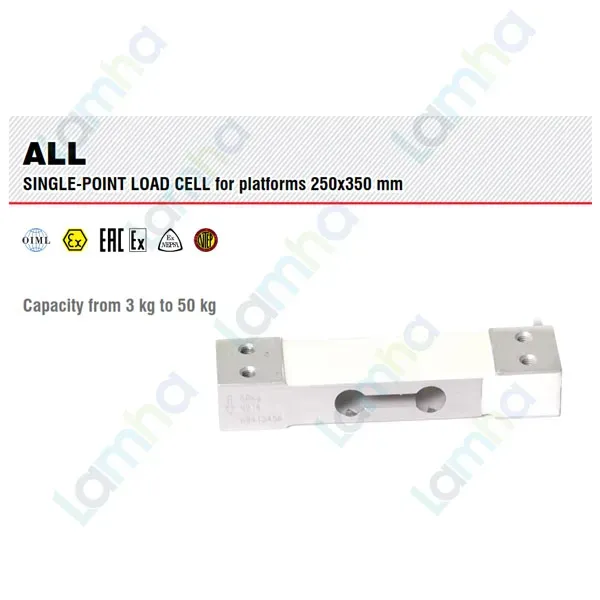

Laumas ALL50 là cảm biến load cell đơn điểm thuộc dòng ALL của LAUMAS, được thiết kế cho các hệ thống cân bệ kích thước 250 x 350 mm. Phiên bản ALL50 có tải danh định 50 kg, phù hợp với cân bàn, máy đóng gói, thiết bị định lượng, máy kiểm tra khối lượng và các cụm cân OEM trong dây chuyền tự động.

Cảm biến sử dụng phần tử đàn hồi bằng hợp kim nhôm kết hợp công nghệ strain gauge. Khi tải tác động lên bệ cân, biến dạng cơ học rất nhỏ của phần tử đàn hồi được chuyển thành tín hiệu điện vi sai dạng mV/V để bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell xử lý thành giá trị trọng lượng.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Doanh nghiệp được thành lập bởi Luciano Consonni tại khu vực Parma và phát triển các giải pháp cân điện tử phục vụ nhiều ngành công nghiệp.

Danh mục LAUMAS bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, thiết bị số hóa cảm biến tải và các thành phần phục vụ hệ thống cân tự động. Dòng ALL là nhóm single-point load cell cho cân bệ, với các mức tải 3, 5, 10, 15, 20, 30 và 50 kg.

Thông số kỹ thuật tiêu biểu của Laumas ALL50

Thông số	Giá trị
Tải danh định	50 kg
Kích thước bệ cân	250 x 350 mm
Vật liệu	Hợp kim nhôm
Cấp chính xác OIML R 60	C3 / C4 / C5
Số khoảng kiểm định	C3: 3000; C4: 4000; C5: 5000
Sai số tổng hợp	≤ ±0,02%; C4: ≤ ±0,017%; C5: ≤ ±0,014%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Kích thước cảm biến	130 x 30 x 22 mm
Cáp cảm biến	3 m; đường kính 3,8 mm; 4 x 0,20 mm²; có shield

2) Ưu điểm và tính năng nổi bật

• Load cell single-point 50 kg phù hợp với các hệ thống cân bệ cần một cảm biến duy nhất.
• Thiết kế dành cho bệ cân 250 x 350 mm, thuận tiện tích hợp vào cân bàn và máy móc công nghiệp.
• Thân hợp kim nhôm mang lại kết cấu gọn, nhẹ và phù hợp với các ứng dụng cân chính xác.
• Hỗ trợ các cấp chính xác C3, C4 và C5 theo OIML R 60 tùy cấu hình.
• Tín hiệu đầu ra 2 mV/V thuận tiện kết nối với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cấp bảo vệ IP65 hỗ trợ cảm biến làm việc trong nhiều môi trường công nghiệp phù hợp.
• Cáp 4 lõi có shield giúp hỗ trợ hạn chế nhiễu điện từ khi được đấu nối và nối đất đúng kỹ thuật.
• Khả năng chịu quá tải cơ học cao hơn tải danh định giúp tăng mức dự phòng cho hệ thống trong điều kiện vận hành đúng giới hạn.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và kết nối trong hệ thống cân

Load cell Laumas ALL50 thực hiện nhiệm vụ chuyển đổi lực cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với tải. Cảm biến không tự hiển thị khối lượng mà cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích.

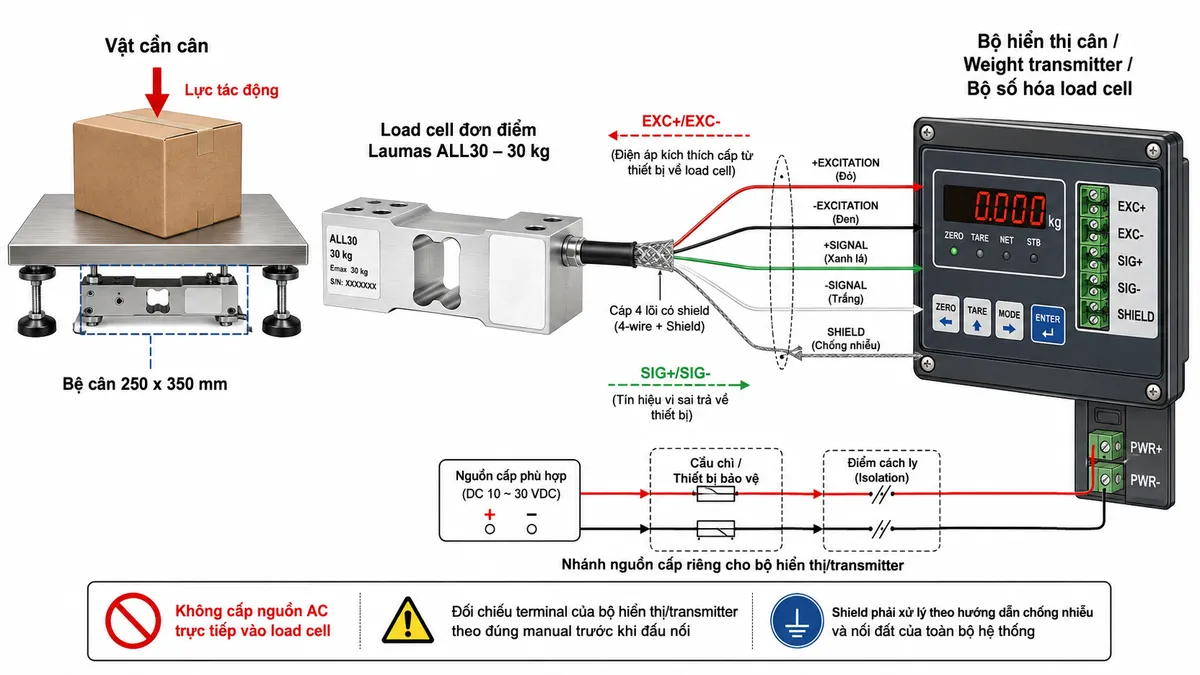

Theo sơ đồ điện của dòng ALL, cáp cảm biến có bốn lõi và shield. Dây đỏ tương ứng +EXCITATION, dây đen tương ứng -EXCITATION, dây xanh lá tương ứng +SIGNAL và dây trắng tương ứng -SIGNAL. Thiết bị điện tử cân cấp điện áp kích thích qua EXC+/EXC- và nhận tín hiệu đo vi sai qua SIG+/SIG-.

Load cell không được cấp trực tiếp nguồn điện lưới. Nguồn AC hoặc DC của hệ thống chỉ cấp cho bộ hiển thị hoặc transmitter theo đúng thông số của thiết bị đó, đồng thời cần bố trí thiết bị bảo vệ và điểm cách ly phù hợp.

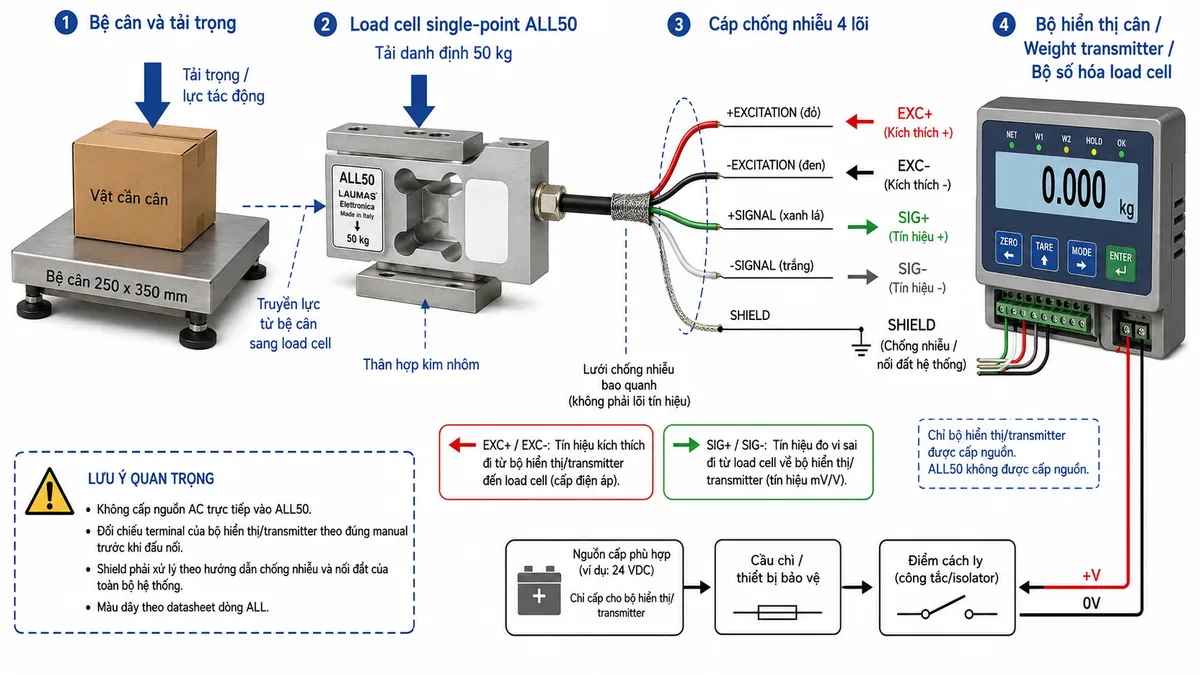

Nguyên lý hoạt động của cảm biến strain gauge

Bên trong cảm biến tải ALL50, các strain gauge được gắn trên phần tử đàn hồi bằng hợp kim nhôm và mắc thành cầu Wheatstone. Khi vật cần cân đặt lên bệ, tải trọng truyền tới load cell làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Sự biến dạng làm điện trở của các strain gauge thay đổi, khiến cầu Wheatstone mất cân bằng. Khi cầu đo được cấp điện áp kích thích, sự mất cân bằng tạo ra tín hiệu điện vi sai tại SIG+/SIG-. Tín hiệu dạng mV/V thay đổi theo tải tác động lên cảm biến.

Bộ điện tử cân tiếp nhận tín hiệu này, thực hiện khuếch đại và lọc nhiễu, sau đó chuyển đổi từ analog sang số. Dữ liệu tiếp tục được xử lý qua các chức năng hiệu chuẩn, zero, tare và tính toán trọng lượng. Nếu bộ điện tử hỗ trợ truyền thông, kết quả cân có thể được đưa tới PLC, HMI hoặc SCADA.

Ứng dụng điển hình

• Cân bàn và cân bệ đơn điểm trong nhà máy và dây chuyền sản xuất.
• Máy đóng gói kiểm soát khối lượng sản phẩm.
• Hệ thống chiết rót và định lượng theo trọng lượng.
• Máy kiểm tra khối lượng thành phẩm.
• Thiết bị phân loại sản phẩm theo trọng lượng.
• Cụm cân OEM tích hợp trực tiếp trong máy.
• Hệ thống cân tự động kết nối PLC thông qua weight transmitter hoặc bộ số hóa load cell.

Lưu ý khi lắp đặt và sử dụng

Độ chính xác của load cell đơn điểm ALL50 phụ thuộc đáng kể vào độ cứng của bệ cân, bề mặt gá và hướng truyền lực. Load cell cần được cố định đúng vị trí, tránh lực ngang, mô-men xoắn và các điểm tỳ phụ không nằm trong thiết kế.

Nhà sản xuất quy định vít cố định load cell M6 cần được siết với mô-men phù hợp theo cấp bền của vít. Việc lắp cơ khí phải tuân theo bản vẽ và hướng dẫn của LAUMAS để tránh gây ứng suất ngoài ý muốn lên cảm biến.

Cáp tín hiệu nên được đi tách khỏi dây động lực, động cơ, contactor và biến tần. Shield phải được xử lý theo hướng dẫn nối đất và chống nhiễu của toàn bộ hệ thống. Sau khi hoàn thành lắp đặt, hệ cân cần được zero, hiệu chuẩn bằng tải chuẩn và kiểm tra độ lặp lại trước khi vận hành.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas ALL50 chính hãng, khách hàng cần xác định đúng tải làm việc, kích thước bệ, cấp chính xác, điều kiện môi trường và loại thiết bị điện tử sẽ xử lý tín hiệu. Lựa chọn đồng bộ load cell với bộ hiển thị hoặc transmitter giúp hệ thống dễ hiệu chuẩn và thuận tiện tích hợp với PLC.

Khách hàng có nhu cầu mua ALL50, lựa chọn bộ hiển thị cân, weight transmitter hoặc xây dựng giải pháp cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas ALL50 là loại load cell gì?

ALL50 là load cell dạng single-point sử dụng công nghệ strain gauge, thuộc dòng ALL của LAUMAS và được thiết kế cho các hệ thống cân bệ.

Tải danh định của ALL50 là bao nhiêu?

ALL50 có tải danh định 50 kg. Khi thiết kế hệ thống cần tính cả trọng lượng của bệ cân, gá lắp và vật cần cân để bảo đảm tổng tải phù hợp với cảm biến.

ALL50 phù hợp với bệ cân kích thước nào?

Dòng ALL được thiết kế cho bệ cân 250 x 350 mm. Bệ thực tế cần đủ cứng và được lắp đúng yêu cầu cơ khí để bảo đảm khả năng cân ổn định.

ALL50 có những cấp chính xác nào?

Dòng ALL có các cấp chính xác C3, C4 và C5 theo OIML R 60. Cấp chính xác cụ thể phải được lựa chọn theo đúng cấu hình sản phẩm và yêu cầu của hệ thống cân.

ALL50 có cấp bảo vệ nào?

ALL50 thuộc dòng ALL có cấp bảo vệ IP65, hỗ trợ bảo vệ cảm biến trước bụi và tia nước trong điều kiện sử dụng phù hợp.

Có thể cấp trực tiếp nguồn 220 V AC vào ALL50 không?

Không. Load cell chỉ nhận điện áp kích thích từ bộ hiển thị, weight transmitter hoặc bộ số hóa tương thích. Tuyệt đối không cấp trực tiếp nguồn điện lưới vào cảm biến.

ALL50 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của cảm biến là tín hiệu mV/V có biên độ nhỏ. Trong phần lớn hệ thống công nghiệp cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu sang giao diện phù hợp với PLC.

Màu dây của load cell ALL50 được quy ước như thế nào?

Theo datasheet dòng ALL, dây đỏ là +EXCITATION, dây đen là -EXCITATION, dây xanh lá là +SIGNAL và dây trắng là -SIGNAL. Cáp còn có shield để hỗ trợ chống nhiễu.

Tại sao cần hiệu chuẩn sau khi lắp ALL50?

Hiệu chuẩn thiết lập quan hệ giữa tín hiệu điện của load cell và trọng lượng thực tế của hệ cân, đồng thời tính đến ảnh hưởng của bệ, gá lắp và kết cấu cơ khí cụ thể của máy.
