AM200 | Cảm biến load cell đơn điểm Laumas cho bệ cân 400 x 400 mm

AM200 là cảm biến load cell đơn điểm thuộc dòng AM của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 400 x 400 mm. Phiên bản AM200 có tải trọng danh định 200 kg, sử dụng phần tử đàn hồi bằng hợp kim nhôm và phù hợp cho cân bàn, cân kiểm tra, cân định lượng, máy đóng gói cũng như các cụm cân tích hợp trong thiết bị tự động hóa.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển và sản xuất load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell và các thành phần phục vụ hệ thống cân điện tử công nghiệp. Dòng AM được Laumas cung cấp với nhiều mức tải, gồm 60 kg, 100 kg, 150 kg, 200 kg và 300 kg.

Ưu điểm và tính năng nổi bật của Laumas AM200

Load cell Laumas AM200 sử dụng kết cấu single-point, cho phép một cảm biến tiếp nhận tải từ toàn bộ bệ cân trong phạm vi kích thước được thiết kế. Cấu trúc này giúp giảm số lượng load cell, đơn giản hóa kết cấu cơ khí, dây tín hiệu và công đoạn hiệu chuẩn so với các hệ thống cần nhiều cảm biến.

• Load cell single-point 200 kg phù hợp cho nhiều hệ thống cân tải trung bình.
• Thiết kế dành cho bệ cân 400 x 400 mm.
• Phần tử đàn hồi bằng hợp kim nhôm, phù hợp với kết cấu cảm biến đơn điểm nhỏ gọn.
• Cấp bảo vệ IP65 cho các ứng dụng cân trong môi trường công nghiệp phù hợp.
• Sai số tổng hợp tiêu chuẩn tối đa ±0,02%.
• Dòng AM có các cấp chính xác C3, C4 và C5 theo OIML R60, tùy cấu hình được cung cấp.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa có đầu vào load cell strain gauge tương thích.
• Dữ liệu trọng lượng có thể được đưa tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân có giao tiếp công nghiệp phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	200 kg
Loại cảm biến	Load cell đơn điểm
Kích thước bệ cân phù hợp	400 x 400 mm
Vật liệu	Hợp kim nhôm
Sai số tổng hợp	Tối đa ±0,02%; 0,017% với C4; 0,014% với C5
Cấp bảo vệ	IP65
Cấp chính xác của dòng AM	C3 / C4 / C5 theo OIML R60

Chức năng, nguyên lý hoạt động và ứng dụng của AM200

Chức năng trong hệ thống cân

Cảm biến cân AM200 có nhiệm vụ biến đổi tải trọng cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với lực. Khi vật cần cân được đặt lên bệ, tải trọng truyền qua kết cấu cơ khí đến phần tử đàn hồi của load cell và tạo ra một biến dạng rất nhỏ trong giới hạn thiết kế.

Các strain gauge gắn trên phần tử đàn hồi ghi nhận biến dạng này thông qua sự thay đổi điện trở. Tín hiệu điện sinh ra được đưa tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa để khuếch đại, chuyển đổi và tính toán thành giá trị trọng lượng.

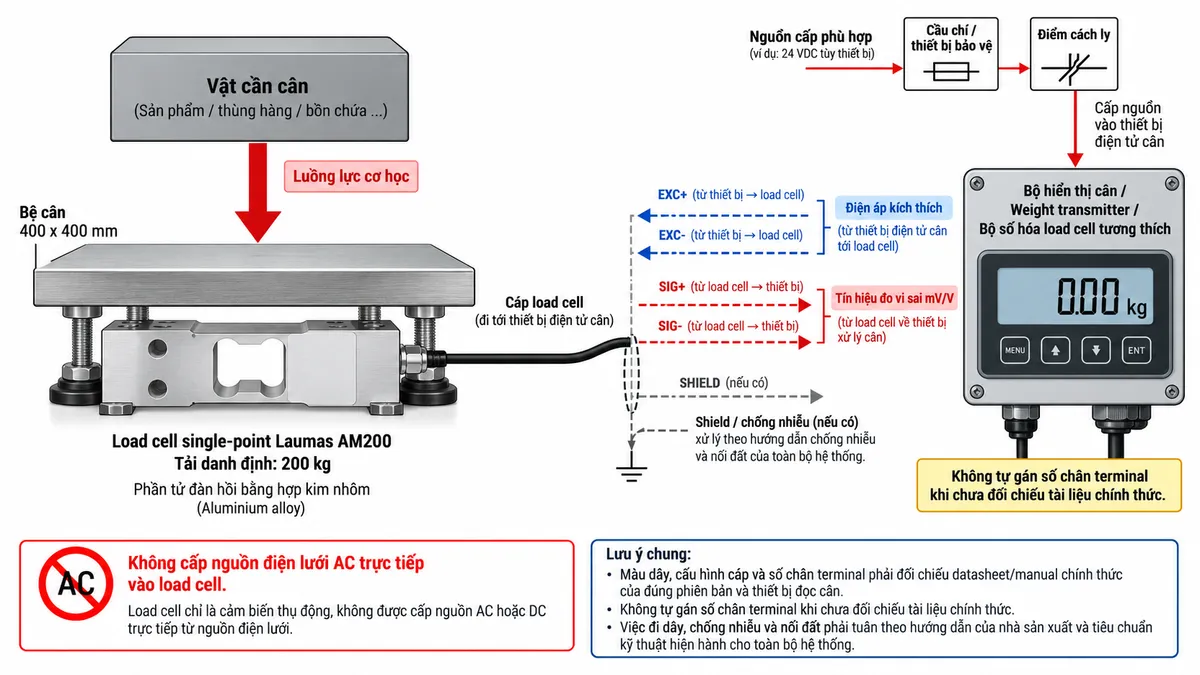

Kết nối AM200 với bộ điện tử cân

Trong cấu hình cân điển hình, bộ điện tử cân cấp điện áp kích thích cho load cell qua các đường EXC và tiếp nhận tín hiệu đo vi sai qua các đường SIG. Các đầu nối cụ thể cần được đấu theo đúng datasheet của AM200 và manual của bộ hiển thị hoặc transmitter đang sử dụng.

Không nên tự suy đoán số chân terminal hoặc màu dây dựa trên thiết bị khác. Nếu cáp cảm biến có shield hoặc các đường tham chiếu bổ sung theo cấu hình cụ thể, việc đấu nối phải tuân thủ đúng tài liệu kỹ thuật của phiên bản được cung cấp.

Nguyên lý hoạt động của AM200

Bên trong load cell single-point AM200, các strain gauge được bố trí trên phần tử đàn hồi tại những vị trí có biến dạng được tính toán trước. Khi tải tác động, phần tử đàn hồi biến dạng rất nhỏ và làm thay đổi điện trở của các strain gauge.

Các strain gauge tạo thành mạch cầu Wheatstone. Bộ điện tử cân cung cấp điện áp kích thích cho cầu đo. Khi tải trọng thay đổi, sự thay đổi điện trở làm cầu mất cân bằng và sinh ra tín hiệu điện vi sai tỷ lệ với lực đang tác động lên load cell.

Tín hiệu mức thấp từ cảm biến được bộ điện tử cân khuếch đại và lọc nhiễu, sau đó chuyển đổi A/D thành dữ liệu số. Thiết bị tiếp tục áp dụng các thông số hiệu chuẩn và các chức năng như Zero, Tare để tính toán giá trị trọng lượng thực tế.

Kết quả cân có thể hiển thị trực tiếp trên bộ chỉ thị. Khi sử dụng weight transmitter hoặc bộ số hóa có giao tiếp công nghiệp, giá trị trọng lượng sau xử lý có thể được truyền đến PLC, HMI hoặc SCADA để giám sát và điều khiển quá trình.

Ứng dụng tiêu biểu

Load cell 200 kg Laumas AM200 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, cân phân loại, cân định lượng, máy đóng gói và nhiều thiết bị có chức năng cân tích hợp. Thiết kế single-point đặc biệt thuận tiện cho những hệ thống cần sử dụng một load cell chính dưới bệ cân 400 x 400 mm.

Trong dây chuyền tự động hóa, AM200 có thể kết hợp với weight transmitter để kiểm tra khối lượng sản phẩm, phát hiện thiếu hoặc thừa trọng lượng, kiểm soát quá trình định lượng và cung cấp dữ liệu cân cho PLC.

Lưu ý khi thiết kế và lắp đặt cơ khí

Độ chính xác của hệ thống cân AM200 phụ thuộc đáng kể vào cách truyền lực. Load cell cần được lắp trên kết cấu đủ cứng, đúng vị trí và đúng hướng tác động tải. Cần hạn chế lực ngang, mô-men xoắn, rung động mạnh và va đập ngoài ý muốn lên cảm biến.

Bệ cân không nên chạm vào khung máy, tấm chắn, đường ống hoặc các chi tiết cố định khác vì các điểm tiếp xúc này có thể tạo đường truyền lực phụ và làm kết quả cân sai lệch. Khi chọn tải trọng cảm biến cần tính cả trọng lượng vật cần cân, bệ cân và các bộ phận cơ khí tác động trực tiếp lên load cell.

Lưu ý khi đấu nối và chống nhiễu

Tín hiệu strain gauge có biên độ thấp nên đường cáp của AM200 Laumas cần được bố trí tách khỏi cáp động lực, động cơ, biến tần, contactor và các nguồn nhiễu điện từ mạnh. Shield nếu có phải được xử lý theo phương án nối đất tổng thể của hệ thống.

AM200 là cảm biến strain gauge thụ động và không nhận nguồn điện lưới trực tiếp. Điện áp kích thích phải được cung cấp bởi bộ điện tử cân tương thích, trong khi nguồn của bộ hiển thị hoặc transmitter cần được cấp riêng theo đúng thông số của thiết bị đó.

Cam kết và nơi mua Laumas AM200 chính hãng

Khi lựa chọn Laumas AM200 chính hãng, cần xem xét đồng thời tải trọng cần cân, khối lượng bệ, kích thước bệ, yêu cầu cấp chính xác, điều kiện môi trường và bộ điện tử cân sử dụng. Lựa chọn đúng cấu hình giúp hệ thống thuận tiện khi lắp đặt, hiệu chuẩn và tích hợp vào dây chuyền sản xuất.

Quý khách cần mua load cell AM200 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter và phương án kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AM200 là loại load cell gì?

AM200 là load cell đơn điểm thuộc dòng AM của Laumas, được thiết kế cho các hệ thống cân bệ sử dụng một cảm biến chính.

AM200 có tải trọng danh định bao nhiêu?

AM200 có tải trọng danh định 200 kg.

AM200 phù hợp với bệ cân kích thước nào?

Dòng AM được Laumas thiết kế cho bệ cân kích thước đến 400 x 400 mm.

AM200 được chế tạo từ vật liệu gì?

Phần tử đàn hồi của AM200 Laumas được chế tạo bằng hợp kim nhôm.

AM200 có cấp bảo vệ nào?

AM200 thuộc dòng AM có cấp bảo vệ IP65, phù hợp với nhiều ứng dụng cân công nghiệp khi được lắp đặt đúng điều kiện kỹ thuật.

Dòng AM có những cấp chính xác nào?

Laumas công bố dòng AM với các cấp chính xác C3, C4 và C5 theo OIML R60. Cấp chính xác cụ thể cần được xác định theo cấu hình đặt hàng.

Sai số tổng hợp của dòng AM là bao nhiêu?

Sai số tổng hợp tiêu chuẩn tối đa là ±0,02%; Laumas công bố mức 0,017% cho C4 và 0,014% cho C5.

AM200 có thể kết nối với PLC không?

Có thể đưa dữ liệu cân từ AM200 tới PLC thông qua weight transmitter, bộ số hóa hoặc module cân có đầu vào strain gauge phù hợp. PLC thông thường không đọc trực tiếp tín hiệu mức thấp từ load cell.

Có được cấp nguồn AC trực tiếp vào AM200 không?

Không. AM200 là load cell strain gauge thụ động và nhận điện áp kích thích từ bộ điện tử cân tương thích, không nhận trực tiếp nguồn điện lưới AC.

Khi lắp AM200 cần lưu ý điều gì?

Cần bảo đảm bệ cân truyền lực đúng qua load cell, tránh tiếp xúc cơ khí ngoài ý muốn, hạn chế lực ngang và va đập, đồng thời bố trí cáp tín hiệu cách xa các nguồn gây nhiễu điện từ.
