AU50 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AU50

AU50 | Cảm biến load cell đơn điểm Laumas AU50

AU50 là cảm biến load cell đơn điểm thuộc dòng AU của Laumas, được thiết kế cho các hệ thống cân bệ sử dụng một cảm biến duy nhất. Phiên bản AU50 có tải trọng danh định 50 kg, thân bằng hợp kim nhôm và tín hiệu đầu ra dạng mV/V để kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.

Laumas là thương hiệu Italia chuyên phát triển các giải pháp cân công nghiệp từ năm 1984, bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter và các thiết bị xử lý tín hiệu cân. Theo tài liệu kỹ thuật Laumas hiện hành, các phiên bản AU30 và AU50 thuộc nhóm dùng cho bệ cân tới 400 x 600 mm; vì vậy khi thiết kế cơ khí cho Laumas AU50 cần ưu tiên thông số bệ 400 x 600 mm trong datasheet hiện hành.

Ưu điểm và tính năng nổi bật của Laumas AU50

Load cell AU50 sử dụng cấu trúc single-point, phù hợp với những hệ thống cần bệ cân gọn và muốn giảm số lượng cảm biến. Cấu trúc này cho phép tải trọng trên bệ được truyền tới một load cell duy nhất, giúp đơn giản hóa phần cơ khí, hệ thống dây tín hiệu và quá trình hiệu chuẩn.

• Thiết kế single-point phù hợp với cân bệ, cân bàn và cụm cân tích hợp trong máy.
• Thân hợp kim nhôm tạo kết cấu gọn nhẹ, thuận tiện cho các ứng dụng cân công nghiệp tải vừa.
• Cấu trúc được thiết kế để hạn chế ảnh hưởng của vị trí đặt tải trên bệ trong phạm vi làm việc cho phép.
• Tín hiệu cầu strain gauge tiêu chuẩn giúp dễ dàng tích hợp với nhiều bộ điện tử cân công nghiệp.
• Cáp tín hiệu có lớp shield hỗ trợ hạn chế ảnh hưởng của nhiễu điện từ khi được đi dây và nối đất đúng kỹ thuật.
• Có thể kết hợp với weight transmitter hoặc bộ số hóa để đưa dữ liệu trọng lượng tới PLC, HMI hoặc SCADA.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Load cell đơn điểm
Tải trọng danh định	50 kg
Bệ cân theo tài liệu Laumas hiện hành	400 x 600 mm
Vật liệu	Hợp kim nhôm
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP65
Tín hiệu đầu ra định mức	2 mV/V ±10%
Điện trở đầu vào	410 Ω ±10 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Điện trở cách điện	>2000 MΩ
Cân bằng điểm 0	±2%
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Quá tải an toàn	120% tải toàn thang
Quá tải giới hạn	200% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Chiều dài cáp	3 m
Đường kính cáp	4 mm
Cấu tạo lõi cáp	4 x 0,20 mm² và shield

Chức năng, nguyên lý hoạt động và ứng dụng của AU50

Chức năng trong hệ thống cân

Cảm biến cân Laumas AU50 có chức năng chuyển đổi lực cơ học từ vật đặt trên bệ thành tín hiệu điện tỷ lệ với tải trọng. Load cell được bố trí giữa bệ cân và kết cấu đỡ cố định để tiếp nhận toàn bộ tải cần đo rồi truyền tín hiệu về thiết bị điện tử cân.

AU50 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích cho cầu đo qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai từ SIG+ và SIG-. Không cấp nguồn điện lưới AC trực tiếp vào load cell.

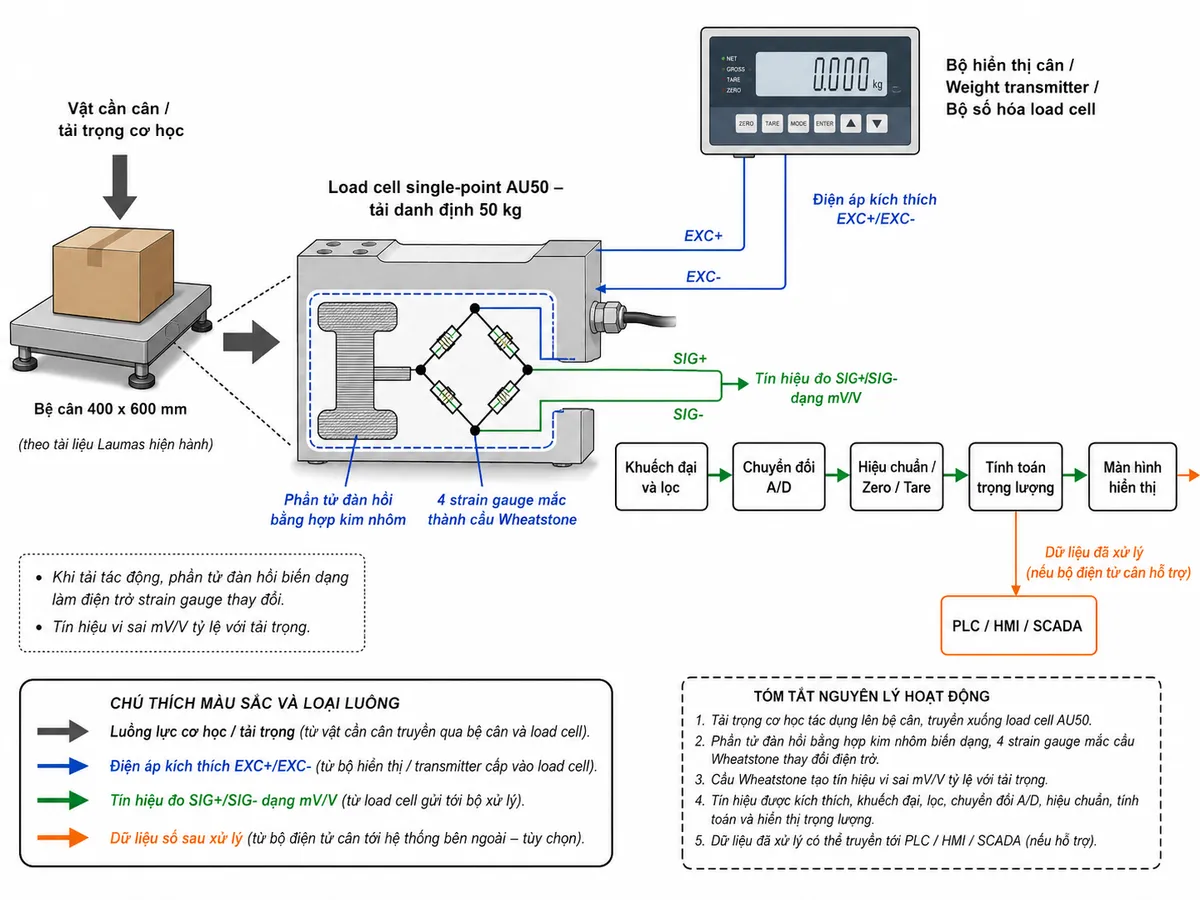

Nguyên lý hoạt động

Bên trong load cell single-point AU50, các strain gauge được gắn trên phần tử đàn hồi bằng hợp kim nhôm và mắc thành cầu Wheatstone. Khi tải trọng tác động lên bệ, phần tử đàn hồi biến dạng rất nhỏ làm điện trở của các strain gauge thay đổi.

Sự mất cân bằng của cầu Wheatstone tạo ra tín hiệu vi sai mV/V giữa SIG+ và SIG-. Tín hiệu này tỷ lệ với lực tác động và được bộ điện tử cân khuếch đại, lọc nhiễu, chuyển đổi A/D rồi xử lý thông qua các chức năng hiệu chuẩn, Zero và Tare để tính toán giá trị trọng lượng.

Sau khi xử lý, giá trị cân có thể được hiển thị tại bộ chỉ thị. Nếu weight transmitter hoặc bộ số hóa sử dụng có giao tiếp công nghiệp phù hợp, dữ liệu trọng lượng còn có thể truyền tới hệ thống điều khiển và giám sát.

Ứng dụng tiêu biểu

Load cell 50 kg Laumas AU50 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, cân phân loại, máy đóng gói, hệ thống định lượng, cân trong dây chuyền sản xuất và các cụm máy cần tích hợp chức năng đo trọng lượng.

Trong hệ thống tự động hóa, AU50 có thể kết hợp với weight transmitter để biến tín hiệu mV/V thành tín hiệu hoặc dữ liệu phù hợp với PLC. Cấu hình giao tiếp cụ thể phụ thuộc vào thiết bị điện tử cân được lựa chọn.

Lưu ý khi lắp đặt

Load cell cần được lắp trên bề mặt gá đủ cứng, chịu tải theo đúng hướng thiết kế và hạn chế lực ngang, mô-men xoắn hoặc va đập ngoài ý muốn. Bệ cân không được chạm vào khung cố định xung quanh trong quá trình làm việc vì có thể tạo đường truyền lực phụ và gây sai số.

Cáp load cell nên được đi tách khỏi dây động lực, biến tần, contactor, động cơ và các nguồn gây nhiễu. Lớp shield cần được xử lý theo hướng dẫn nối đất của toàn bộ hệ thống cân. Không suy đoán số chân trên bộ hiển thị hoặc transmitter; phải đối chiếu chức năng EXC+, EXC-, SIG+ và SIG- trong manual của đúng thiết bị.

Cam kết và nơi mua Laumas AU50 chính hãng

Khi chọn Laumas AU50 chính hãng, cần tính đến tải trọng vật cần cân, trọng lượng bệ và các chi tiết cơ khí tác động lên cảm biến, đồng thời kiểm tra kích thước bệ theo tài liệu kỹ thuật hiện hành. Việc lựa chọn đúng load cell và thiết bị xử lý tín hiệu giúp hệ thống cân hoạt động ổn định và hạn chế nguy cơ quá tải.

Quý khách cần mua load cell AU50 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter và phương án kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AU50 là loại load cell gì?

AU50 là load cell đơn điểm thuộc dòng AU của Laumas, dùng để đo trọng lượng trên hệ thống cân bệ với một cảm biến chính.

AU50 có tải trọng danh định bao nhiêu?

AU50 có tải trọng danh định 50 kg. Khi lựa chọn cảm biến cần cộng cả trọng lượng của bệ cân và các bộ phận cơ khí tác động lên load cell vào tải thực tế.

AU50 dùng cho bệ cân kích thước nào?

Theo tài liệu Laumas hiện hành, các phiên bản AU30 và AU50 được công bố cho bệ cân tới 400 x 600 mm.

Tín hiệu đầu ra của AU50 là gì?

AU50 có tín hiệu đầu ra định mức 2 mV/V ±10%. Tín hiệu analog mức thấp này cần được bộ điện tử cân khuếch đại, chuyển đổi và hiệu chuẩn trước khi sử dụng.

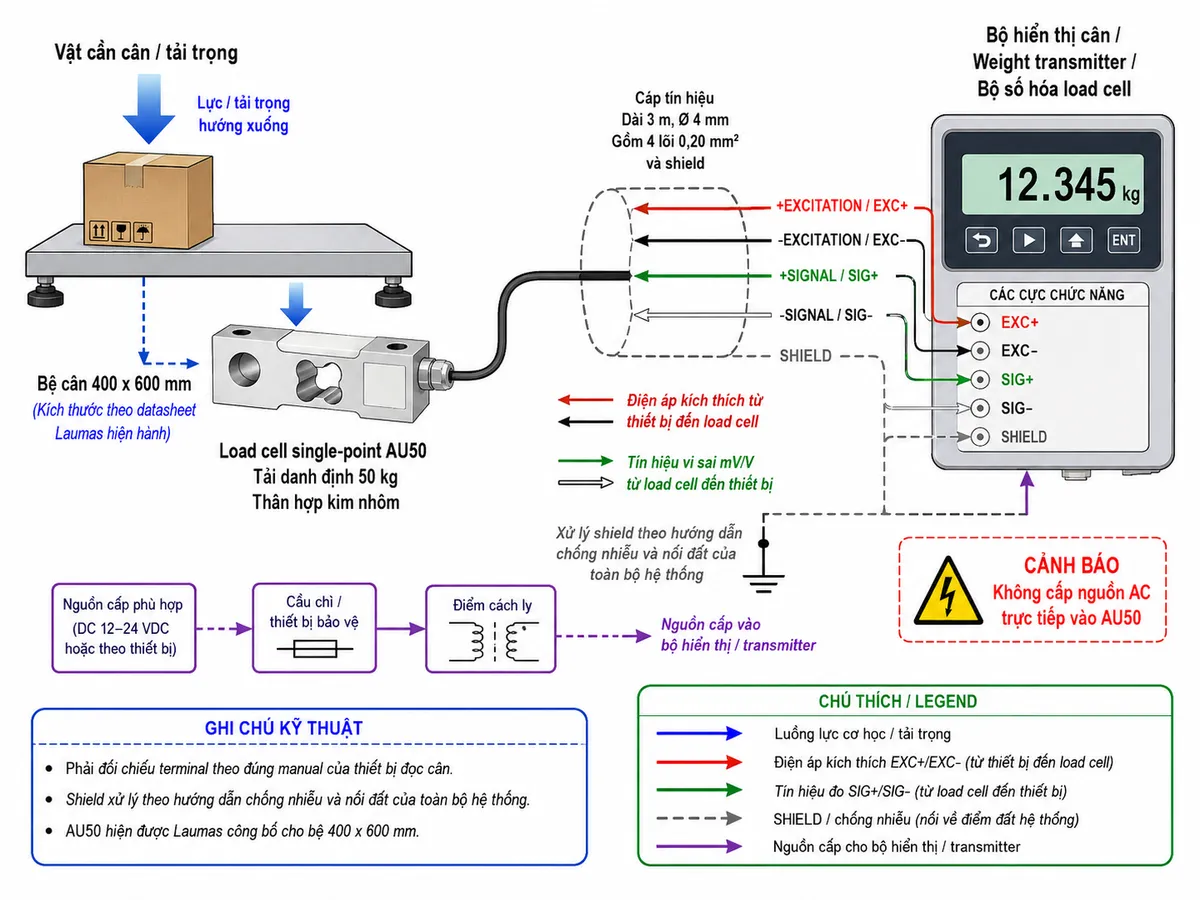

Cáp AU50 có những dây nào?

Cáp tiêu chuẩn gồm bốn lõi và shield. +SIGNAL dùng dây xanh lá, +EXCITATION dùng dây đỏ, -SIGNAL dùng dây trắng và -EXCITATION dùng dây đen.

Có thể cấp 220 VAC trực tiếp vào AU50 không?

Không. AU50 là cảm biến strain gauge thụ động; điện áp kích thích phải được cung cấp từ bộ điện tử cân tương thích. Không nối nguồn AC trực tiếp vào load cell.

AU50 có thể kết nối trực tiếp với PLC không?

Thông thường cần một weight transmitter, bộ số hóa load cell hoặc module cân có đầu vào strain gauge để xử lý tín hiệu mV/V của AU50 trước khi đưa dữ liệu tới PLC, HMI hoặc SCADA.

Shield của cáp AU50 nên đấu như thế nào?

Shield phải được xử lý theo hướng dẫn chống nhiễu và nối đất của toàn bộ hệ thống cân. Không nên tự áp dụng một phương án nối đất cố định cho mọi hệ thống vì cách xử lý còn phụ thuộc thiết bị đọc cân, tủ điện và kiến trúc nối đất thực tế.
