ALL5 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 250 x 350mm Laumas ALL5

ALL5 | Cảm biến load cell đơn điểm dành cho bệ đỡ 250 x 350mm Laumas ALL5

Laumas ALL5 là cảm biến load cell đơn điểm thuộc dòng ALL, được thiết kế cho bệ cân kích thước 250 x 350 mm. Phiên bản ALL5 có tải danh định 5 kg, phù hợp với cân bàn, máy đóng gói, hệ thống định lượng, thiết bị kiểm tra khối lượng và các cụm cân OEM cần kết cấu gọn, chỉ sử dụng một cảm biến cho bệ cân.

ALL5 sử dụng phần tử đàn hồi bằng hợp kim nhôm kết hợp các điện trở strain gauge mắc thành cầu Wheatstone. Khi có tải, biến dạng cơ học của phần tử đàn hồi được chuyển thành tín hiệu điện vi sai dạng mV/V để bộ hiển thị cân, weight transmitter hoặc bộ số hóa xử lý thành giá trị trọng lượng.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Doanh nghiệp được thành lập tại khu vực Parma và phát triển chuyên sâu các sản phẩm như load cell, bộ hiển thị trọng lượng, weight transmitter, thiết bị số hóa tín hiệu cân và các giải pháp phục vụ tự động hóa.

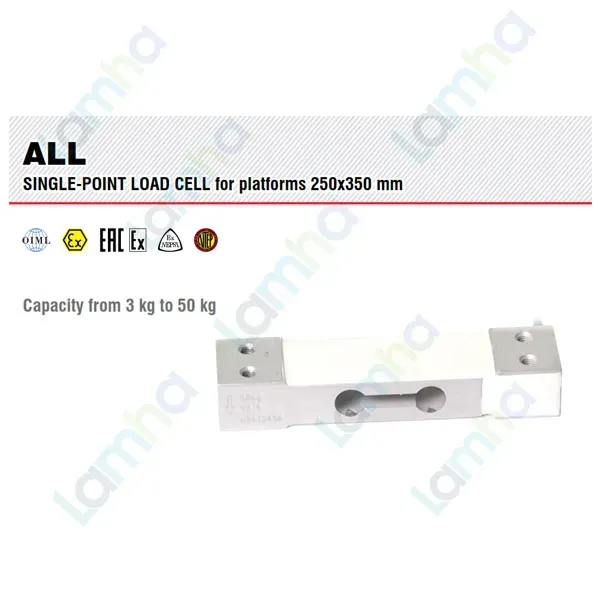

Dòng ALL thuộc nhóm single-point load cell cho cân bệ của LAUMAS, với nhiều mức tải khác nhau từ 3 kg đến 50 kg. ALL5 là phiên bản tải danh định 5 kg, sử dụng cho bệ 250 x 350 mm và có thể được lựa chọn theo các cấp chính xác C3, C4 hoặc C5 tùy phiên bản yêu cầu.

Thông số kỹ thuật tiêu biểu của ALL5

Thông số	Giá trị
Tải danh định	5 kg
Kích thước bệ cân	250 x 350 mm
Vật liệu	Hợp kim nhôm
Cấp chính xác	C3 / C4 / C5 theo OIML R 60
Sai số tổng hợp	≤ ±0,02%; C4 ≤ ±0,017%; C5 ≤ ±0,014%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng zero	≤ ±2%
Điện trở cách điện	≥ 5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Creep tại tải danh định trong 30 phút	0,015%
Điện áp kích thích tối đa không gây hư hỏng	18 V
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Độ võng tại tải danh định	0,5 mm
Chiều dài cáp	3 m
Cáp cảm biến	4 x 0,20 mm², đường kính 3,8 mm, có shield
Khối lượng tịnh load cell	0,2 kg

2) Ưu điểm và tính năng nổi bật

• Load cell single-point 5 kg phù hợp với các hệ thống cân tải nhỏ và trung bình cần sử dụng một cảm biến cho bệ cân.
• Thiết kế cho bệ cân 250 x 350 mm, thuận tiện tích hợp vào cân bàn, máy đóng gói và thiết bị OEM.
• Thân bằng hợp kim nhôm giúp cảm biến có kết cấu nhẹ, gọn và phù hợp với ứng dụng cân chính xác.
• Có các cấp chính xác C3, C4 và C5 theo OIML R 60, cho phép lựa chọn cấu hình phù hợp với yêu cầu đo lường.
• Tín hiệu đầu ra mV/V tiêu chuẩn dễ kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.
• Cấp bảo vệ IP65 hỗ trợ sử dụng trong các môi trường công nghiệp phù hợp.
• Cáp 4 lõi có shield giúp hạn chế ảnh hưởng của nhiễu điện từ khi được lắp đặt và nối đất đúng kỹ thuật.
• Khả năng chịu quá tải cơ học cao hơn tải danh định giúp tăng mức dự phòng cho hệ thống cân trong điều kiện sử dụng đúng giới hạn.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và cách đấu nối ALL5

Load cell Laumas ALL5 có nhiệm vụ chuyển tải trọng tác động lên bệ cân thành tín hiệu điện vi sai. Cảm biến không tự hiển thị trọng lượng mà cần kết nối với bộ hiển thị cân, transmitter hoặc bộ số hóa để cấp điện áp kích thích và xử lý tín hiệu.

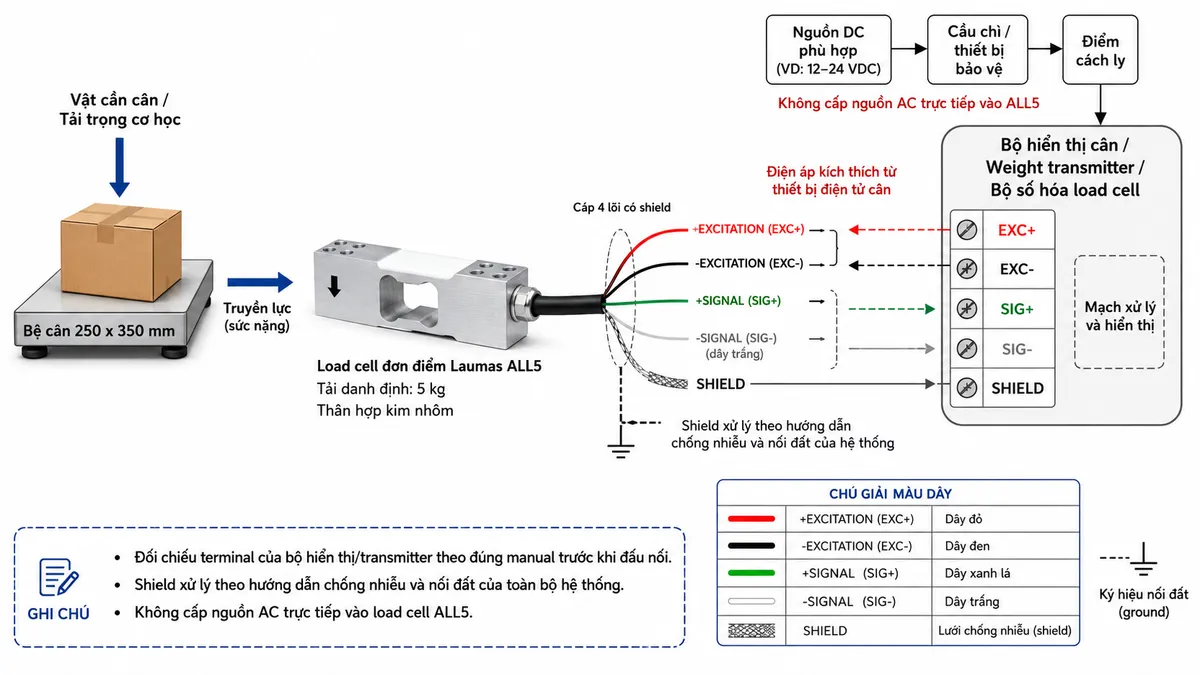

Theo sơ đồ điện của dòng ALL, cáp cảm biến sử dụng dây đỏ cho +EXCITATION, dây đen cho -EXCITATION, dây xanh lá cho +SIGNAL, dây trắng cho -SIGNAL và có shield chống nhiễu. Hai đường excitation truyền điện áp kích thích từ thiết bị điện tử cân tới cảm biến, trong khi hai đường signal đưa tín hiệu đo từ load cell trở về thiết bị xử lý.

ALL5 không được cấp trực tiếp nguồn điện lưới. Nguồn AC hoặc DC của hệ thống chỉ được đưa tới bộ hiển thị hoặc transmitter phù hợp thông qua thiết bị bảo vệ và điểm cách ly theo thiết kế điện của máy.

Nguyên lý hoạt động của cảm biến strain gauge

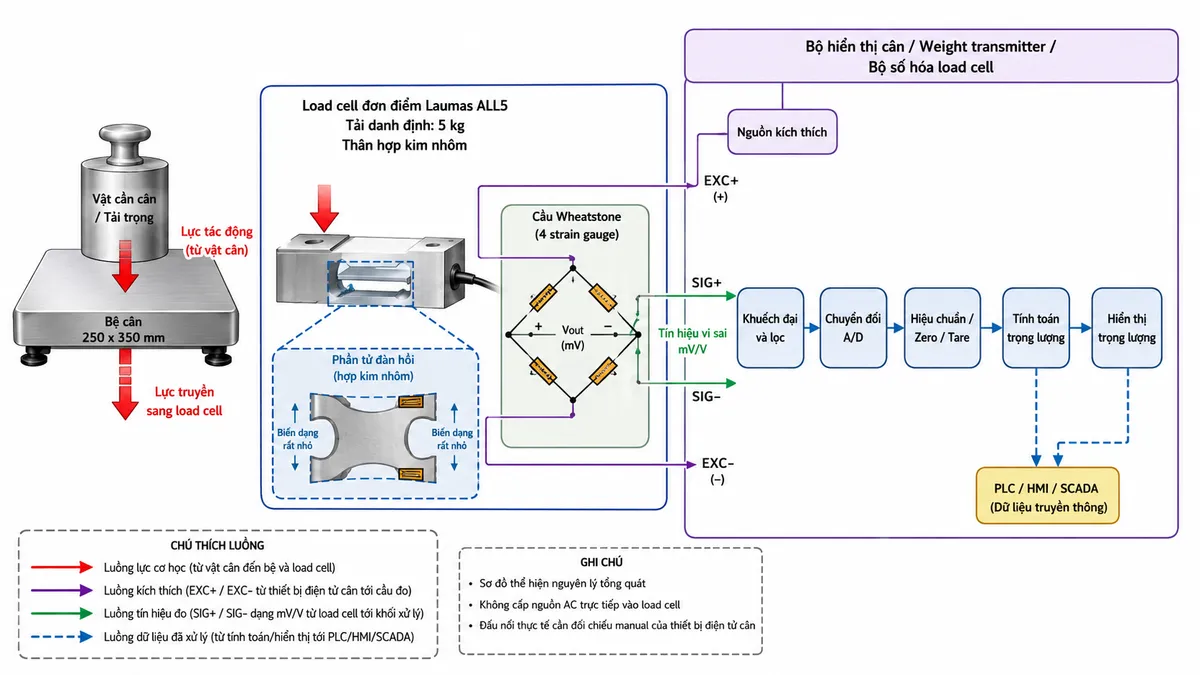

Bên trong cảm biến tải ALL5, các strain gauge được gắn trên phần tử đàn hồi bằng hợp kim nhôm và bố trí thành cầu Wheatstone. Khi vật cần cân tác động lên bệ, lực truyền đến load cell làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Sự biến dạng này làm thay đổi điện trở của các strain gauge và khiến cầu Wheatstone mất cân bằng. Khi cầu đo được cấp điện áp kích thích qua EXC+/EXC-, tín hiệu vi sai xuất hiện tại SIG+/SIG-. Biên độ tín hiệu thay đổi tỷ lệ với lực tác động trong phạm vi làm việc của cảm biến.

Bộ điện tử cân nhận tín hiệu mV/V, thực hiện khuếch đại và lọc nhiễu, sau đó chuyển đổi tín hiệu analog sang số. Giá trị số tiếp tục được xử lý qua các chức năng hiệu chuẩn, zero và tare để tính toán thành trọng lượng. Tùy loại thiết bị điện tử, dữ liệu có thể được hiển thị tại chỗ hoặc truyền sang PLC, HMI hay SCADA.

Ứng dụng điển hình

• Cân bàn và cân bệ đơn điểm trong dây chuyền sản xuất.
• Máy đóng gói và chiết rót theo khối lượng.
• Hệ thống định lượng nguyên liệu.
• Máy kiểm tra khối lượng sản phẩm.
• Thiết bị phân loại sản phẩm theo trọng lượng.
• Cụm cân OEM tích hợp trực tiếp vào máy.
• Hệ thống cân tự động cần truyền giá trị trọng lượng tới PLC thông qua weight transmitter hoặc bộ số hóa.

Lưu ý khi lắp đặt và sử dụng

Để ALL5 Laumas đạt độ ổn định tốt, bệ cân phải đủ cứng và cảm biến cần được cố định trên bề mặt lắp đặt đúng quy cách. Cần hạn chế lực ngang, mô-men xoắn và các lực phụ từ dây điện, đường ống hoặc kết cấu máy tác động vào bệ.

Cáp load cell nên được đi tách khỏi dây động lực, động cơ, contactor và biến tần. Shield cần được xử lý theo hướng dẫn chống nhiễu của hệ thống. Sau khi hoàn thiện lắp đặt, cân cần được zero và hiệu chuẩn bằng tải chuẩn trước khi đưa vào vận hành.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas ALL5 chính hãng, khách hàng cần xác định đúng tải danh định, kích thước bệ, yêu cầu cấp chính xác và loại thiết bị điện tử sẽ xử lý tín hiệu. Việc lựa chọn đúng bộ hiển thị hoặc transmitter giúp khai thác tín hiệu load cell ổn định và thuận tiện tích hợp với hệ thống điều khiển.

Khách hàng cần mua ALL5, lựa chọn transmitter, bộ hiển thị hoặc xây dựng giải pháp cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas ALL5 là loại load cell gì?

ALL5 là load cell dạng single-point sử dụng công nghệ strain gauge, thuộc dòng ALL của LAUMAS và được thiết kế cho hệ thống cân bệ.

Tải danh định của ALL5 là bao nhiêu?

ALL5 có tải danh định 5 kg. Khi thiết kế hệ thống cần tính cả trọng lượng của bệ, gá lắp và vật cần cân để bảo đảm tải tổng nằm trong phạm vi phù hợp.

ALL5 dùng cho bệ cân kích thước nào?

ALL5 thuộc dòng ALL được thiết kế cho bệ cân 250 x 350 mm. Bệ thực tế cần đủ cứng và lắp đặt đúng yêu cầu cơ khí để duy trì độ chính xác.

ALL5 có các cấp chính xác nào?

Dòng ALL hỗ trợ các cấu hình C3, C4 và C5 theo OIML R 60. Cần lựa chọn đúng phiên bản khi hệ thống có yêu cầu cụ thể về đo lường hoặc kiểm định.

Có thể cấp trực tiếp nguồn 220 V AC vào ALL5 không?

Không. Load cell chỉ nhận điện áp kích thích từ bộ điện tử cân tương thích. Tuyệt đối không cấp trực tiếp điện áp lưới vào cảm biến.

ALL5 có thể nối trực tiếp với PLC không?

Tín hiệu của ALL5 là tín hiệu mV/V có biên độ rất nhỏ. Trong đa số hệ thống cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu sang chuẩn phù hợp với PLC.

Cáp ALL5 gồm những dây nào?

Cáp có +EXCITATION, -EXCITATION, +SIGNAL, -SIGNAL và shield. Theo sơ đồ dòng ALL, các dây tương ứng là đỏ, đen, xanh lá và trắng; shield được xử lý theo hướng dẫn chống nhiễu của hệ thống.

Tại sao cần hiệu chuẩn sau khi lắp ALL5?

Hiệu chuẩn giúp bộ điện tử xác lập quan hệ chính xác giữa tín hiệu mV/V của load cell và giá trị trọng lượng thực tế. Quá trình này cũng bù ảnh hưởng của bệ cân, gá lắp và kết cấu cơ khí cụ thể của hệ thống.
