AZLI200 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 800 x 800mm Laumas AZLI200

AZLI200 | Cảm biến load cell đơn điểm Laumas cho bệ cân 800 x 800 mm

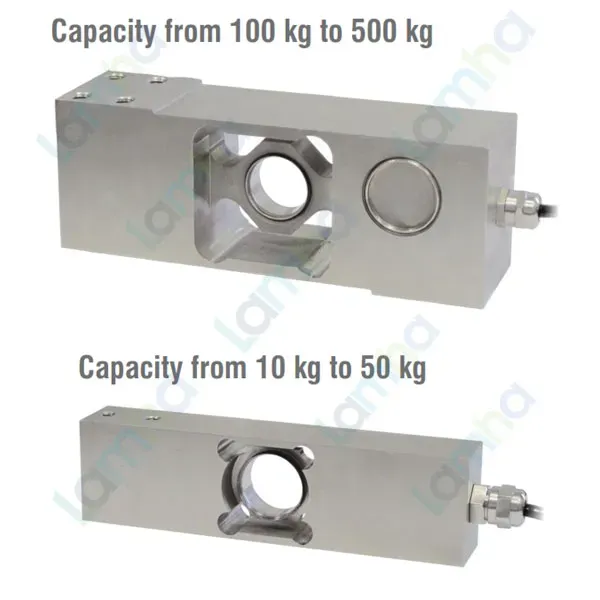

AZLI200 là cảm biến load cell đơn điểm thuộc dòng AZLI của Laumas, được thiết kế cho hệ thống cân sử dụng bệ cân kích thước đến 800 x 800 mm. Phiên bản AZLI200 có tải trọng danh định 200 kg, thân bằng thép không gỉ 17-4 PH, cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R60, phù hợp cho nhiều hệ thống cân công nghiệp yêu cầu kết cấu chắc chắn và khả năng làm việc ổn định.

Laumas là thương hiệu Italia chuyên về công nghệ cân và định lượng công nghiệp. Danh mục sản phẩm của hãng bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell, phụ kiện cơ khí và các giải pháp tích hợp cân vào dây chuyền tự động hóa.

Ưu điểm và tính năng nổi bật của Laumas AZLI200

Load cell Laumas AZLI200 sử dụng kết cấu single-point, cho phép thiết kế hệ thống cân bệ với một cảm biến duy nhất trong phạm vi kích thước bệ được nhà sản xuất quy định. Giải pháp này giúp đơn giản hóa phần cơ khí, giảm số lượng cảm biến và thuận tiện hơn khi đấu nối, hiệu chuẩn cũng như bảo trì.

• Load cell single-point 200 kg phù hợp cho bệ cân kích thước đến 800 x 800 mm.
• Thân và phần tử đàn hồi bằng thép không gỉ 17-4 PH, phù hợp cho môi trường công nghiệp cần độ bền cơ học và khả năng chống ăn mòn tốt.
• Cấp bảo vệ IP68 hỗ trợ sử dụng trong môi trường có bụi, độ ẩm hoặc yêu cầu vệ sinh cao khi được lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R60 với 3000 khoảng kiểm định.
• Tín hiệu đầu ra dạng mV/V tương thích với bộ hiển thị cân, weight transmitter và bộ số hóa load cell có đầu vào strain gauge.
• Cáp có shield chống nhiễu; cấu hình 6 dây có thể sử dụng thêm REF/SENSE để bù ảnh hưởng sụt áp trên đường cáp.
• Có thể đưa dữ liệu trọng lượng tới PLC, HMI hoặc SCADA thông qua bộ điện tử cân có giao tiếp công nghiệp phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	200 kg
Kích thước bệ cân phù hợp	800 x 800 mm
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác	C3 theo OIML R60
Số khoảng kiểm định	3000
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP68
Tín hiệu đầu ra định mức	2 mV/V ±10%
Điện trở đầu vào	350 Ω ±3,5 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Điện trở cách điện	≥ 5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	18 V
Chiều dài cáp	3 m
Đường kính cáp	5 mm
Cấu tạo cáp	4/6 x 0,20 mm², có shield

Chức năng, nguyên lý hoạt động và ứng dụng của AZLI200

Chức năng trong hệ thống cân

Cảm biến cân AZLI200 có chức năng chuyển đổi tải trọng cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với lực. Load cell được lắp giữa bệ cân và kết cấu đỡ cố định để tiếp nhận tải từ vật cần cân, sau đó truyền tín hiệu analog mức thấp tới thiết bị điện tử cân.

Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích cho cầu đo thông qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai qua SIG+ và SIG-. Với cấu hình 6 dây, đường REF/SENSE có thể được sử dụng để phản hồi điện áp kích thích thực tế tại load cell về thiết bị đọc nhằm hỗ trợ bù sụt áp trên cáp.

Nguyên lý hoạt động

Bên trong load cell single-point AZLI200 là phần tử đàn hồi bằng thép không gỉ 17-4 PH có gắn các strain gauge. Khi vật cần cân tác động lên bệ, lực được truyền xuống cảm biến và làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Các strain gauge thay đổi điện trở theo mức biến dạng và được bố trí thành cầu Wheatstone. Khi tải thay đổi, cầu đo mất cân bằng tương ứng và tạo ra tín hiệu vi sai mV/V giữa SIG+ và SIG-. Biên độ tín hiệu tỷ lệ với tải trọng tác động lên load cell.

Bộ điện tử cân khuếch đại và lọc tín hiệu mức thấp này, sau đó chuyển đổi A/D để tạo dữ liệu số. Các chức năng hiệu chuẩn, Zero, Tare và tính toán trọng lượng được thực hiện trước khi kết quả được đưa tới màn hình hiển thị hoặc hệ thống điều khiển bên ngoài.

Ứng dụng tiêu biểu

Load cell 200 kg Laumas AZLI200 phù hợp cho cân bàn công nghiệp, cân kiểm tra, cân phân loại, cân đóng gói, hệ thống định lượng và các cụm cân tích hợp trong máy sản xuất. Khả năng sử dụng với bệ cân tới 800 x 800 mm giúp cảm biến thích hợp cho các ứng dụng cần diện tích đặt vật tương đối lớn nhưng vẫn muốn sử dụng cấu trúc một load cell.

Trong hệ thống tự động hóa, AZLI200 có thể kết hợp với weight transmitter hoặc bộ số hóa load cell để chuyển tín hiệu mV/V thành dữ liệu hoặc tín hiệu tiêu chuẩn phục vụ PLC. Giao thức truyền thông, ngõ ra analog hoặc các chức năng điều khiển cụ thể phụ thuộc vào bộ điện tử cân được lựa chọn.

Lưu ý khi lắp đặt và đấu nối

Load cell cần được gá trên bề mặt đủ cứng và chịu lực theo đúng hướng thiết kế. Cần hạn chế lực ngang, lực xoắn, va đập và quá tải ngoài ý muốn. Bệ cân không được chạm vào khung máy hoặc chi tiết cố định xung quanh vì có thể tạo đường truyền lực phụ và làm ảnh hưởng đến kết quả đo.

Cáp tín hiệu nên được đi tách khỏi cáp động lực, động cơ, contactor và biến tần. Với cấu hình có REF/SENSE, cần đấu đúng theo manual của cả load cell và bộ điện tử cân. Không tự nối tắt hoặc tự gán đường sense khi chưa xác nhận cấu hình thực tế. Shield cần được xử lý phù hợp với kiến trúc nối đất và chống nhiễu của toàn bộ hệ thống.

Cam kết và nơi mua Laumas AZLI200 chính hãng

Khi lựa chọn Laumas AZLI200 chính hãng, cần tính đầy đủ tải trọng vật cần cân, khối lượng bệ và các chi tiết cơ khí tác động lên cảm biến. Việc lựa chọn đúng bộ hiển thị, weight transmitter hoặc bộ số hóa tương thích với tín hiệu load cell giúp hệ thống cân hoạt động ổn định và thuận tiện khi tích hợp tự động hóa.

Quý khách cần mua load cell AZLI200 Laumas, nhận báo giá hoặc tư vấn lựa chọn thiết bị xử lý tín hiệu và phương án kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AZLI200 là loại load cell gì?

AZLI200 là load cell đơn điểm thuộc dòng AZLI của Laumas, được thiết kế để sử dụng trong hệ thống cân bệ với một cảm biến chính.

AZLI200 có tải trọng danh định bao nhiêu?

AZLI200 có tải trọng danh định 200 kg. Khi lựa chọn cảm biến cần tính cả khối lượng bệ cân và các chi tiết cơ khí tác động lên load cell.

AZLI200 phù hợp với bệ cân kích thước nào?

Phiên bản AZLI200 thuộc nhóm AZLI 100, 200, 300 và 500 kg được thiết kế cho bệ cân kích thước đến 800 x 800 mm.

AZLI200 được làm từ vật liệu gì?

Cảm biến sử dụng thép không gỉ 17-4 PH, phù hợp cho nhiều môi trường công nghiệp cần độ bền và khả năng chống ăn mòn tốt.

AZLI200 có cấp bảo vệ nào?

AZLI200 thuộc dòng AZLI có cấp bảo vệ IP68, thích hợp cho môi trường yêu cầu khả năng bảo vệ cao trước bụi và nước khi được lắp đặt đúng kỹ thuật.

AZLI200 có cấp chính xác nào?

Phiên bản 200 kg có cấp chính xác C3 theo OIML R60 với 3000 khoảng kiểm định.

Tín hiệu đầu ra của AZLI200 là gì?

AZLI200 có tín hiệu đầu ra định mức 2 mV/V ±10%. Đây là tín hiệu analog mức thấp cần được bộ hiển thị, transmitter hoặc bộ số hóa load cell khuếch đại và xử lý.

AZLI200 có dây SENSE không?

Dòng AZLI sử dụng cáp 4 hoặc 6 lõi tùy cấu hình. Với cấu hình 6 lõi có REF/SENSE, SENSE+/SENSE- được dùng để phản hồi điện áp kích thích thực tế tại load cell về thiết bị đọc nhằm hỗ trợ bù sụt áp trên cáp.

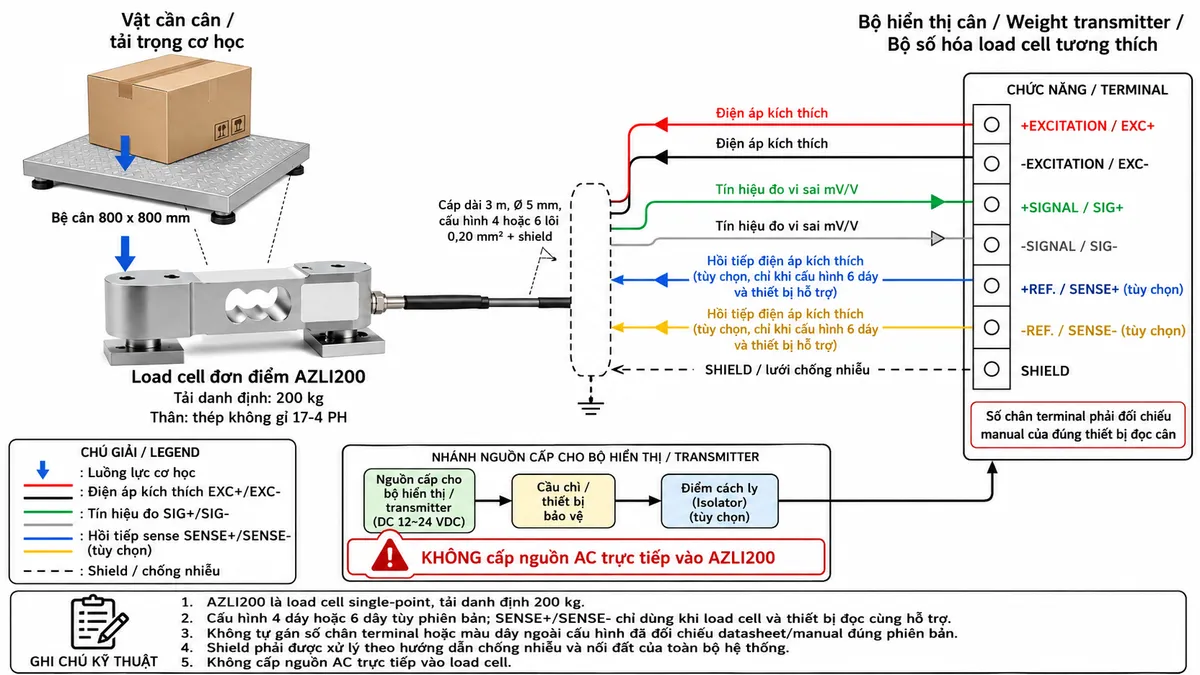

Màu dây của dòng AZLI được quy định như thế nào?

Theo sơ đồ kết nối dòng AZLI, +SIGNAL dùng dây xanh lá, +EXCITATION dây đỏ, +REF./SENSE dây xanh dương khi có; -SIGNAL dây trắng, -EXCITATION dây đen và -REF./SENSE dây vàng khi có. Cáp còn có shield chống nhiễu.

Có thể cấp nguồn AC trực tiếp cho AZLI200 không?

Không. AZLI200 là load cell strain gauge thụ động và chỉ nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Không nối trực tiếp nguồn điện lưới AC vào cảm biến.
