PTC50 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas PTC50

PTC50 | Cảm biến load cell đơn điểm Laumas cho bệ cân 400 x 400 mm

PTC50 là cảm biến load cell đơn điểm thuộc dòng PTC của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 400 x 400 mm. Phiên bản PTC50 có tải trọng danh định 50 kg, thân bằng thép không gỉ AISI 420, cấp bảo vệ IP67 và tín hiệu đầu ra định mức 2 mV/V ±10%, phù hợp cho cân bàn, cân kiểm tra, cân định lượng và các cụm cân tích hợp trong máy công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, khởi nguồn tại Parma. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và các giải pháp phục vụ hệ thống cân điện tử, định lượng và tự động hóa công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas PTC50

Load cell Laumas PTC50 sử dụng kết cấu single-point, cho phép một cảm biến tiếp nhận tải từ bệ cân trong phạm vi kích thước do nhà sản xuất quy định. Kiểu thiết kế này giúp giảm số lượng cảm biến, đơn giản hóa kết cấu cơ khí, dây tín hiệu và quá trình hiệu chuẩn.

• Tải trọng danh định 50 kg, phù hợp cho nhiều hệ thống cân tải nhỏ và trung bình.
• Thiết kế cho bệ cân 400 x 400 mm, thuận tiện khi tích hợp vào cân bàn hoặc máy tự động.
• Thân bằng thép không gỉ AISI 420, tạo kết cấu chắc chắn cho ứng dụng công nghiệp.
• Cấp bảo vệ IP67 hỗ trợ bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng kỹ thuật.
• Sai số tổng hợp không vượt quá ±0,02%.
• Tín hiệu đầu ra định mức 2 mV/V ±10%, tương thích với nhiều bộ điện tử cân có đầu vào strain gauge.
• Cáp 6 lõi có các đường EXCITATION, SIGNAL và REF/SENSE cùng shield chống nhiễu.
• Có thể kết hợp với weight transmitter hoặc bộ số hóa để đưa dữ liệu trọng lượng tới PLC, HMI hoặc SCADA.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	50 kg
Kích thước bệ cân phù hợp	400 x 400 mm
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP67
Tín hiệu đầu ra định mức	2 mV/V ±10%
Ảnh hưởng nhiệt độ lên điểm zero	0,002%/°C
Ảnh hưởng nhiệt độ lên toàn thang	0,002%/°C
Điện trở đầu vào	385 Ω ±30 Ω
Điện trở đầu ra	350 Ω ±5 Ω
Cân bằng điểm zero	±1%
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Creep tại tải danh định sau 30 phút	0,02%
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,3 mm
Chiều dài cáp	3 m
Đường kính cáp	4 mm
Cấu tạo cáp	6 x 0,20 mm², có shield
Trọng lượng tịnh	0,75 kg

Chức năng, nguyên lý hoạt động và ứng dụng của PTC50

Chức năng trong hệ thống cân

Cảm biến cân PTC50 có nhiệm vụ biến đổi lực cơ học do vật cần cân tác động lên bệ thành tín hiệu điện tỷ lệ với tải trọng. Load cell được bố trí giữa bệ cân và kết cấu đỡ cố định để lực từ vật cân được truyền qua phần tử đàn hồi của cảm biến.

PTC50 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích cho cầu đo và tiếp nhận tín hiệu vi sai mức thấp từ load cell. Tín hiệu này sau đó được khuếch đại, số hóa, hiệu chuẩn và chuyển thành giá trị trọng lượng.

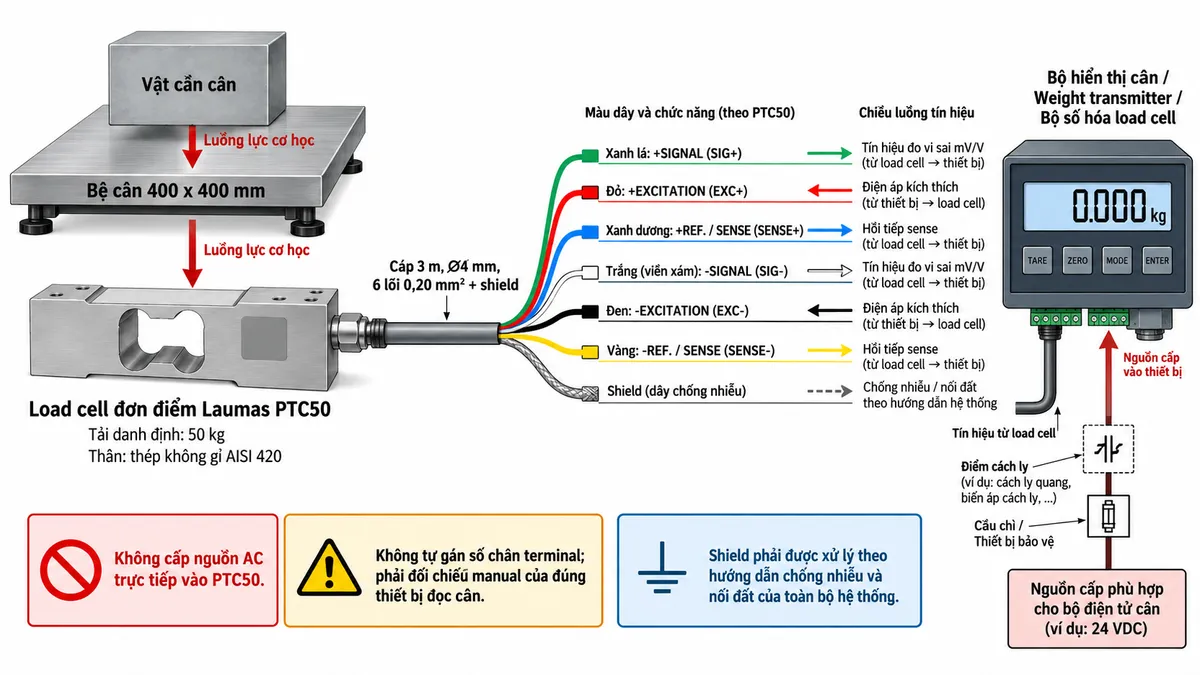

Kết nối điện của PTC50

Cáp tiêu chuẩn của dòng PTC dài 3 m, đường kính 4 mm, gồm 6 lõi tiết diện 0,20 mm² và shield. Các đường EXC+/EXC- dùng để cấp điện áp kích thích từ thiết bị điện tử cân tới load cell, SIG+/SIG- đưa tín hiệu đo mV/V từ cảm biến về thiết bị xử lý, còn REF/SENSE phản hồi điện áp kích thích thực tế tại load cell.

Theo sơ đồ dây dòng PTC, +SIGNAL dùng dây xanh lá, +EXCITATION dùng dây đỏ, +REF./SENSE dùng dây xanh dương, -SIGNAL dùng dây trắng, -EXCITATION dùng dây đen và -REF./SENSE dùng dây vàng. Số chân terminal trên thiết bị đọc cân phải được đối chiếu manual của đúng thiết bị, không nên suy đoán theo thứ tự dây.

Nguyên lý hoạt động

Bên trong load cell single-point PTC50, các strain gauge được gắn trên phần tử đàn hồi bằng thép không gỉ AISI 420. Khi tải trọng tác động xuống bệ cân, phần tử đàn hồi biến dạng một lượng rất nhỏ và làm điện trở của các strain gauge thay đổi.

Các strain gauge được mắc thành cầu Wheatstone. Điện áp kích thích được cấp vào cầu đo qua EXC+/EXC-. Khi tải thay đổi, sự thay đổi điện trở làm cầu mất cân bằng và tạo tín hiệu điện vi sai giữa SIG+ và SIG-. Tín hiệu đầu ra tỷ lệ với lực tác động và được biểu diễn dưới dạng mV/V.

Do tín hiệu từ load cell có biên độ nhỏ, bộ điện tử cân thực hiện khuếch đại và lọc nhiễu trước khi chuyển đổi A/D. Dữ liệu số sau đó được xử lý bằng các tham số hiệu chuẩn, Zero và Tare để tính toán thành giá trị trọng lượng.

Kết quả cân được hiển thị trên bộ chỉ thị. Nếu weight transmitter hoặc bộ số hóa hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể truyền tiếp tới PLC, HMI hoặc SCADA để phục vụ giám sát và điều khiển.

Ứng dụng tiêu biểu

Load cell 50 kg Laumas PTC50 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, cân phân loại, hệ thống định lượng, máy đóng gói và các cụm cân tích hợp trực tiếp trong máy sản xuất. Thiết kế single-point đặc biệt hữu ích khi cần sử dụng một cảm biến cho toàn bộ bệ cân trong phạm vi 400 x 400 mm.

PTC50 cũng có thể kết hợp với weight transmitter để xây dựng hệ thống kiểm tra thiếu hoặc thừa khối lượng, định lượng nguyên liệu, giám sát tải và cung cấp dữ liệu cân cho PLC trong dây chuyền tự động hóa.

Lưu ý khi lắp đặt cơ khí

Load cell phải được lắp trên kết cấu đủ cứng, đúng bề mặt lắp đặt và tải cần tác động theo hướng thiết kế. Cần hạn chế lực ngang, mô-men xoắn, va đập và quá tải đột ngột vì các tác động này có thể làm giảm độ ổn định hoặc gây hư hỏng cảm biến.

Bệ cân không nên chạm vào khung máy, tấm chắn, đường ống hoặc các bộ phận cố định khác. Những điểm tiếp xúc ngoài ý muốn có thể tạo đường truyền lực phụ và làm kết quả cân sai lệch.

Lưu ý khi đấu nối và chống nhiễu

Tín hiệu mV/V của PTC50 Laumas có biên độ thấp nên cáp load cell cần được bố trí tách khỏi cáp động lực, động cơ, biến tần và contactor. Shield phải được xử lý theo phương án chống nhiễu và nối đất của toàn hệ thống.

Không cấp nguồn điện lưới trực tiếp vào load cell. PTC50 chỉ nhận điện áp kích thích từ bộ điện tử cân tương thích, trong khi nguồn của bộ hiển thị hoặc transmitter phải được cấp riêng theo đúng thông số kỹ thuật của thiết bị đó.

Cam kết và nơi mua Laumas PTC50 chính hãng

Khi lựa chọn Laumas PTC50 chính hãng, cần xem xét tổng tải thực tế gồm vật cần cân, bệ cân và các chi tiết cơ khí truyền lực tới cảm biến. Đồng thời cần lựa chọn bộ hiển thị, weight transmitter hoặc bộ số hóa tương thích để bảo đảm hệ thống có thể hiệu chuẩn và xử lý tín hiệu đúng yêu cầu.

Quý khách cần mua load cell PTC50 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ điện tử cân và phương án kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas PTC50 là loại load cell gì?

PTC50 là load cell đơn điểm thuộc dòng PTC của Laumas, được thiết kế cho hệ thống cân bệ sử dụng một cảm biến chính.

PTC50 có tải trọng danh định bao nhiêu?

PTC50 có tải trọng danh định 50 kg. Dòng PTC còn có các phiên bản 30 kg, 75 kg, 100 kg và 150 kg.

PTC50 phù hợp với bệ cân kích thước nào?

Dòng PTC được Laumas thiết kế cho bệ cân kích thước đến 400 x 400 mm.

PTC50 được chế tạo từ vật liệu gì?

PTC50 có thân bằng thép không gỉ AISI 420, phù hợp với nhiều ứng dụng cân công nghiệp.

PTC50 có cấp bảo vệ nào?

PTC50 thuộc dòng PTC có cấp bảo vệ IP67, hỗ trợ bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng kỹ thuật.

Tín hiệu đầu ra của PTC50 là bao nhiêu?

PTC50 có tín hiệu đầu ra định mức 2 mV/V ±10%. Tín hiệu cần được bộ điện tử cân chuyên dụng khuếch đại và xử lý trước khi chuyển thành giá trị trọng lượng.

Cáp của PTC50 có cấu hình như thế nào?

Cáp tiêu chuẩn dài 3 m, đường kính 4 mm, gồm 6 lõi tiết diện 0,20 mm² và shield chống nhiễu.

SENSE+/SENSE- trên PTC50 có tác dụng gì?

REF/SENSE phản hồi điện áp kích thích thực tế tại load cell về thiết bị đọc cân, giúp thiết bị tương thích theo dõi và bù ảnh hưởng sụt áp trên đường cáp.

PTC50 có thể nối trực tiếp với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mV/V của load cell. Cần dùng weight transmitter, bộ số hóa hoặc module cân có đầu vào strain gauge để xử lý tín hiệu trước khi gửi dữ liệu tới PLC.

Có được cấp nguồn AC trực tiếp vào PTC50 không?

Không. PTC50 là load cell strain gauge thụ động và nhận điện áp kích thích từ bộ điện tử cân tương thích. Không đấu trực tiếp nguồn điện lưới AC vào cảm biến.
