Laumas AF20 được người dùng tìm kiếm như một cảm biến load cell đơn điểm thuộc dòng AF của LAUMAS dành cho các hệ thống cân bệ nhỏ. Tuy nhiên, khi đối chiếu tài liệu và catalogue LAUMAS hiện hành, dòng AF được công bố với các mức tải khác và chưa thấy biến thể AF20 trong danh mục hiện tại. Vì vậy, nội dung dưới đây mô tả chính xác đặc tính chung của dòng AF và không tự gán tải danh định hay thông số riêng cho AF20 khi chưa có tài liệu xác nhận.

Trước khi đặt hàng theo mã AF20, người dùng nên kiểm tra lại mã trên nhãn cảm biến, catalogue cũ hoặc chứng từ thiết bị để tránh nhầm với một biến thể khác của dòng AF.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia chuyên phát triển thiết bị cân và định lượng công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa cảm biến tải và các phụ kiện phục vụ hệ thống cân tự động.

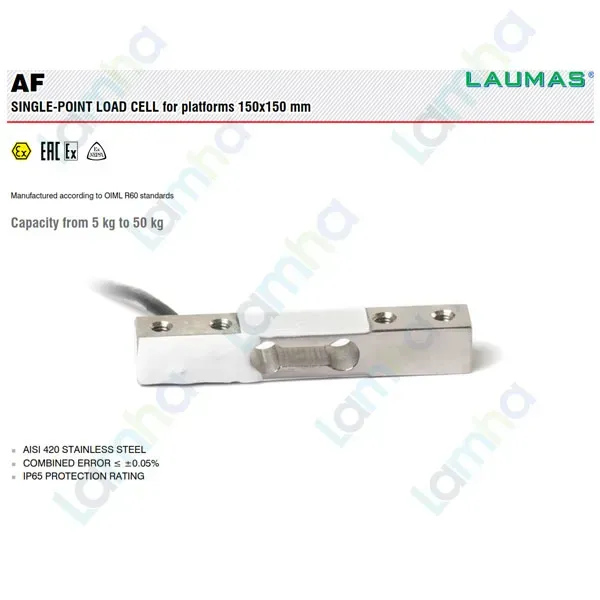

Dòng AF thuộc nhóm single-point load cell cho cân bệ. Cấu trúc single-point cho phép một cảm biến tiếp nhận tải từ bệ cân trong phạm vi cơ khí được thiết kế, giúp hệ thống gọn hơn so với phương án sử dụng nhiều cảm biến tại các góc.

Thông tin đã xác minh từ dòng AF

Thông tin	Giá trị
Kiểu cảm biến	Load cell đơn điểm, strain gauge
Kích thước bệ ứng dụng của dòng AF	150 x 150 mm
Tải danh định được catalogue hiện hành công bố	5 kg, 15 kg, 50 kg
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	≤ ±0,05%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	3 mV/V ±10%
Điện áp kích thích tối đa không gây hư hỏng	10 V
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Cáp cảm biến	4 lõi, có shield
Chiều dài cáp	3 m
Tình trạng mã AF20 trong catalogue LAUMAS hiện hành	Chưa thấy được công bố; cần xác minh mã trước khi đặt hàng

2) Ưu điểm và tính năng nổi bật

• Thiết kế single-point phù hợp cho cân bệ nhỏ và thiết bị cân tích hợp trong máy.
• Thân cảm biến bằng thép không gỉ giúp tăng độ bền cơ học và khả năng làm việc trong môi trường công nghiệp phù hợp.
• Nguyên lý strain gauge cho phép chuyển đổi biến dạng cơ học thành tín hiệu điện tỷ lệ với tải.
• Tín hiệu load cell dạng mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa cảm biến tải.
• Cáp có shield hỗ trợ hạn chế ảnh hưởng của nhiễu điện từ khi được lắp đặt và nối đất đúng hướng dẫn.
• Kết cấu đơn điểm giúp đơn giản hóa phần cơ khí và dây dẫn trong các ứng dụng chỉ cần một cảm biến cho bệ cân.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và cách kết nối load cell dòng AF

Load cell dòng AF có nhiệm vụ biến đổi lực do vật cần cân tác động lên bệ thành tín hiệu điện analog mức thấp. Cảm biến không tự hiển thị trọng lượng mà cần kết nối với bộ hiển thị, transmitter hoặc bộ số hóa load cell để cấp điện áp kích thích, khuếch đại tín hiệu, hiệu chuẩn và tính toán giá trị cân.

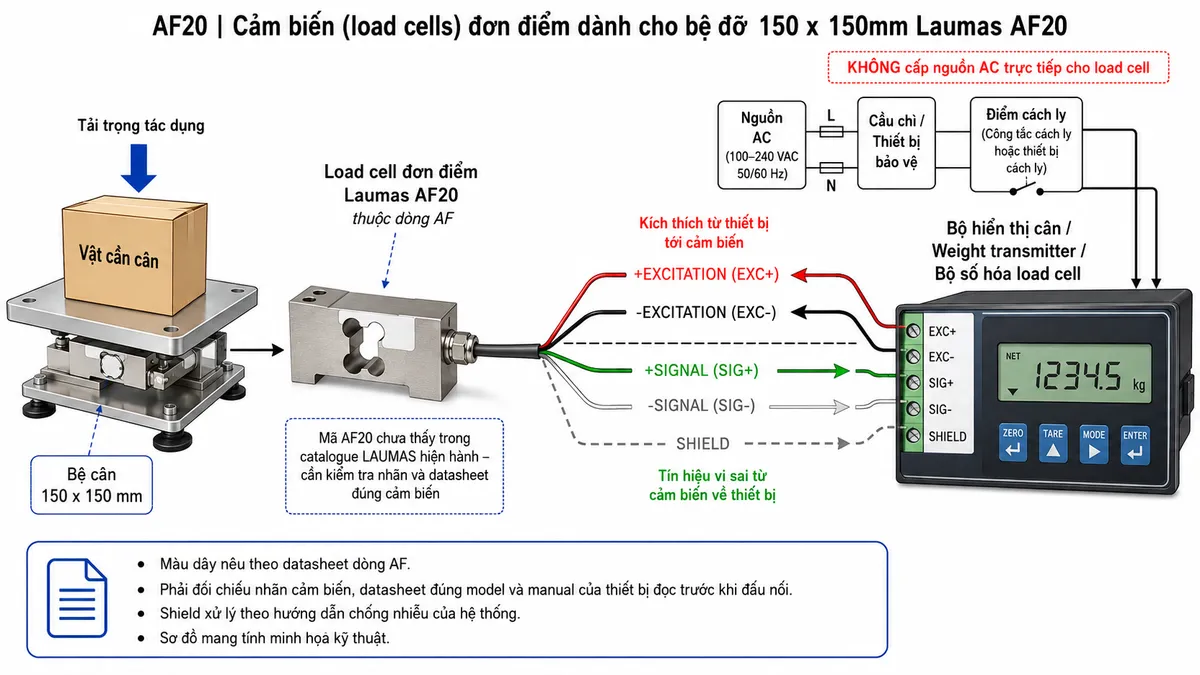

Cáp dòng AF sử dụng các đường +EXCITATION, -EXCITATION, +SIGNAL, -SIGNAL và shield. Theo tài liệu của dòng AF, dây đỏ dùng cho +EXCITATION, dây đen cho -EXCITATION, dây xanh lá cho +SIGNAL và dây trắng cho -SIGNAL. Khi áp dụng cho một cảm biến mang nhãn AF20, vẫn cần kiểm tra trực tiếp nhãn và tài liệu đi kèm trước khi đấu nối vì mã AF20 chưa được xác nhận trong catalogue hiện hành.

Nguyên lý hoạt động

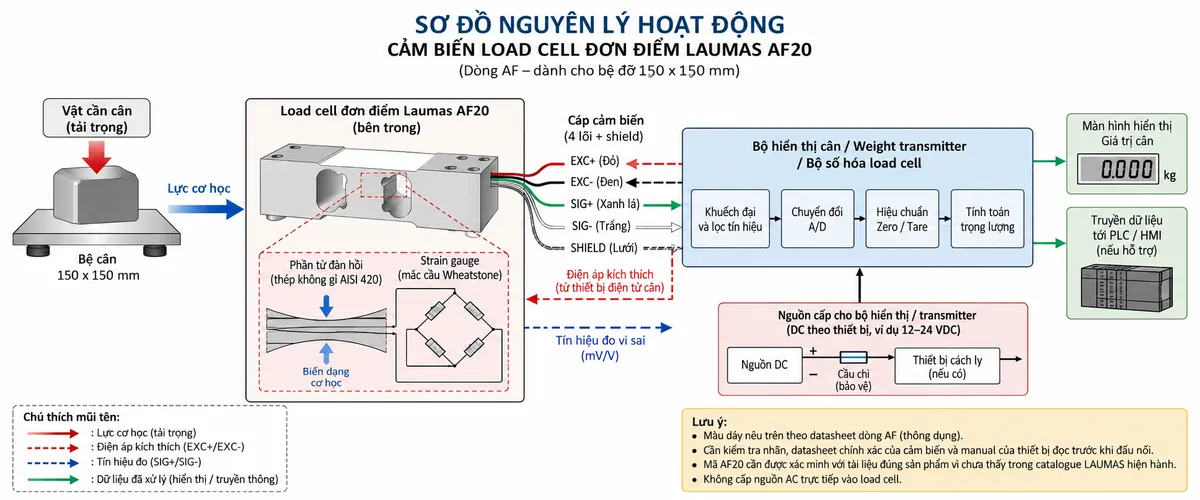

Bên trong cảm biến tải strain gauge, các điện trở đo biến dạng được gắn trên phần tử đàn hồi và mắc thành cầu Wheatstone. Khi có tải, phần tử đàn hồi biến dạng rất nhỏ, kéo theo sự thay đổi điện trở của các strain gauge và làm cầu đo mất cân bằng.

Bộ điện tử cân cấp điện áp kích thích vào cầu đo. Sự mất cân bằng tạo tín hiệu vi sai tại đầu ra SIG. Tín hiệu này được đưa tới khối khuếch đại và lọc, sau đó chuyển đổi A/D. Bộ xử lý tiếp tục thực hiện hiệu chuẩn, zero, tare và tính toán để biến tín hiệu điện thành giá trị trọng lượng có ý nghĩa sử dụng.

Ứng dụng điển hình của load cell single-point dòng AF

• Cân bàn và cân bệ nhỏ trong máy sản xuất.
• Máy đóng gói và hệ thống định lượng theo khối lượng.
• Thiết bị kiểm tra trọng lượng sản phẩm.
• Máy phân loại theo khối lượng.
• Thiết bị cân OEM cần một load cell nhỏ gọn.
• Hệ thống cân tự động kết nối PLC thông qua weight transmitter hoặc bộ số hóa phù hợp.

Lưu ý khi lựa chọn và lắp đặt

Độ chính xác của load cell single-point không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc đáng kể vào kết cấu bệ và cách truyền lực. Bệ phải đủ cứng, cảm biến được bắt đúng vị trí, tải tác động theo phương thiết kế và không bị các đường ống, dây điện hoặc chi tiết cơ khí khác tạo lực phụ.

Với mã AF20, cần ưu tiên xác minh mã hàng trước khi thiết kế hoặc thay thế cảm biến. Không nên suy luận tải danh định từ số “20” trong tên mã khi tài liệu chính hãng hiện hành chưa xác nhận biến thể này.

4) Cam kết và nơi mua hàng

Khi mua cảm biến LAUMAS, việc xác định đúng model, tải danh định, kích thước bệ, điều kiện môi trường và thiết bị điện tử đọc tín hiệu là rất quan trọng. Riêng với AF20, thietbicodien khuyến nghị kiểm tra lại mã trên cảm biến hoặc tài liệu gốc trước khi chốt cấu hình nhằm tránh đặt nhầm biến thể.

Khách hàng cần mua load cell LAUMAS chính hãng, xác minh mã AF20 hoặc lựa chọn đúng cảm biến dòng AF có thể liên hệ thietbicodien để được hỗ trợ kiểm tra model và tư vấn giải pháp cân phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas AF20 có phải là model hiện đang được công bố trong dòng AF không?

Trong catalogue LAUMAS hiện hành được đối chiếu, dòng AF được liệt kê với các mức tải khác và chưa thấy model AF20. Vì vậy cần xác minh lại nhãn hoặc tài liệu gốc trước khi đặt hàng.

Có thể coi AF20 là load cell tải 20 kg không?

Không nên. Không được suy luận tải danh định chỉ từ số trong mã sản phẩm khi nhà sản xuất chưa công bố thông số tương ứng. Tải thực phải được xác nhận trên nhãn hoặc datasheet đúng biến thể.

Dòng AF của LAUMAS là loại load cell nào?

Dòng AF là load cell single-point dùng cho cân bệ nhỏ, hoạt động theo nguyên lý strain gauge và tạo tín hiệu analog mV/V để thiết bị điện tử cân xử lý.

Load cell dòng AF có thể nối thẳng vào PLC không?

Thông thường không nên nối trực tiếp vào đầu vào analog thông dụng của PLC vì tín hiệu load cell có mức rất thấp. Nên sử dụng weight transmitter hoặc bộ số hóa load cell tương thích để chuyển đổi tín hiệu sang chuẩn mà PLC hỗ trợ.

Load cell có cần cấp nguồn AC trực tiếp không?

Không. Load cell nhận điện áp kích thích từ bộ hiển thị, transmitter hoặc thiết bị xử lý tín hiệu cân. Nguồn AC chỉ cấp cho thiết bị điện tử phù hợp thông qua mạch bảo vệ và cách ly theo thiết kế hệ thống.

Shield của cáp load cell được nối như thế nào?

Shield được sử dụng để hỗ trợ chống nhiễu và phải được xử lý theo hướng dẫn của thiết bị cân cũng như nguyên tắc nối đất của hệ thống. Không nên tự ý nối shield ở nhiều điểm nếu chưa kiểm tra thiết kế chống nhiễu tổng thể.

Ứng dụng nào phù hợp với load cell single-point dòng AF?

Dòng cảm biến này phù hợp với cân bệ nhỏ, cân bàn, máy đóng gói, thiết bị định lượng, máy kiểm tra trọng lượng và các cụm cân OEM có kết cấu cơ khí tương thích.
