APL150 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 600 x 600mm Laumas APL150

APL150 | Cảm biến load cell đơn điểm Laumas cho bệ cân 600 x 600 mm

APL150 là cảm biến load cell đơn điểm thuộc dòng APL của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 600 x 600 mm. Phiên bản APL150 có tải trọng danh định 150 kg, phần tử đàn hồi bằng hợp kim nhôm, cấp bảo vệ IP65 và hỗ trợ cấp chính xác C3/C4 theo OIML R60, phù hợp cho cân bàn, cân kiểm tra, cân định lượng và các cụm cân tích hợp trong máy công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa cùng nhiều thành phần phục vụ hệ thống cân, định lượng và tự động hóa.

Ưu điểm và tính năng nổi bật của Laumas APL150

Load cell Laumas APL150 sử dụng kết cấu single-point, cho phép một cảm biến tiếp nhận tải từ bệ cân có kích thước đến 600 x 600 mm. Thiết kế này giúp giảm số lượng load cell, đơn giản hóa kết cấu cơ khí, dây tín hiệu và quá trình hiệu chuẩn so với các hệ thống cân sử dụng nhiều cảm biến.

• Load cell single-point 150 kg phù hợp cho nhiều ứng dụng cân tải trung bình.
• Thiết kế dành cho bệ cân 600 x 600 mm, tăng diện tích đặt hàng hóa so với các dòng single-point cho bệ nhỏ hơn.
• Phần tử đàn hồi bằng hợp kim nhôm, cho kết cấu gọn và phù hợp với nhiều máy cân công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ bảo vệ cảm biến trong điều kiện lắp đặt công nghiệp phù hợp.
• APL150 hỗ trợ cấp chính xác C3 và C4 theo OIML R60.
• Tín hiệu đầu ra định mức 2 mV/V ±10%, tương thích với nhiều bộ điện tử cân có đầu vào strain gauge.
• Cáp 6 lõi có các đường EXCITATION, SIGNAL, REF/SENSE và shield.
• Có thể kết hợp với weight transmitter hoặc bộ số hóa để truyền giá trị trọng lượng tới PLC, HMI hoặc SCADA.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	150 kg
Loại cảm biến	Load cell đơn điểm
Kích thước bệ cân phù hợp	600 x 600 mm
Vật liệu	Hợp kim nhôm
Cấp chính xác	C3 / C4 theo OIML R60
Số khoảng kiểm định	C3: 3000; C4: 4000
Sai số tổng hợp	≤ ±0,02% với C3; ≤ ±0,017% với C4
Cấp bảo vệ	IP65
Tín hiệu đầu ra định mức	2 mV/V ±10%
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng điểm zero	≤ ±1%
Điện trở cách điện	≥ 5000 MΩ
Ảnh hưởng nhiệt độ lên điểm zero	0,0017%/°C
Ảnh hưởng nhiệt độ lên toàn thang	0,0014%/°C
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Creep tại tải danh định sau 30 phút	0,015%
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Cáp kết nối	3 m, đường kính 6 mm, 6 x 0,20 mm² và shield
Trọng lượng tịnh	1,7 kg

Chức năng, nguyên lý hoạt động và ứng dụng của APL150

Chức năng trong hệ thống cân

Cảm biến cân APL150 có nhiệm vụ chuyển đổi tải trọng cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với lực. Khi vật cần cân được đặt lên bệ, tải truyền qua kết cấu cơ khí tới phần tử đàn hồi của load cell và tạo ra biến dạng rất nhỏ.

Các strain gauge gắn trên phần tử đàn hồi ghi nhận biến dạng thông qua sự thay đổi điện trở. Bộ điện tử cân cấp điện áp kích thích cho cầu đo và nhận tín hiệu vi sai dạng mV/V để khuếch đại, số hóa và tính toán thành giá trị trọng lượng.

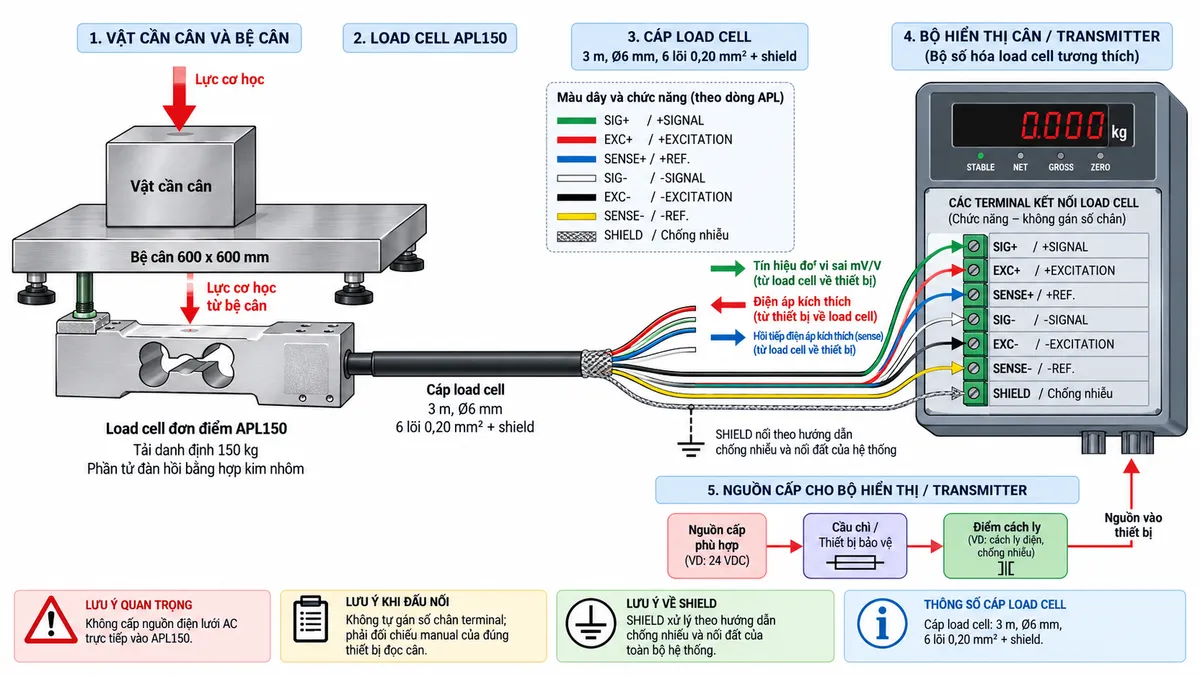

Kết nối điện của APL150

Load cell APL150 sử dụng cáp dài 3 m, đường kính 6 mm, gồm 6 lõi tiết diện 0,20 mm² và shield. Theo sơ đồ điện của dòng APL, +SIGNAL sử dụng dây xanh lá, +EXCITATION dây đỏ, +REF./SENSE dây xanh dương, -SIGNAL dây trắng, -EXCITATION dây đen và -REF./SENSE dây vàng.

EXC+/EXC- truyền điện áp kích thích từ bộ hiển thị cân hoặc weight transmitter tới load cell. SIG+/SIG- truyền tín hiệu vi sai mV/V từ cảm biến về thiết bị xử lý. REF/SENSE hồi tiếp điện áp kích thích thực tế tại load cell về thiết bị đọc tương thích, hỗ trợ bù ảnh hưởng sụt áp trên đường cáp.

Shield cần được xử lý theo phương án chống nhiễu và nối đất của toàn hệ thống. Số chân terminal phải được đối chiếu manual của đúng bộ hiển thị, transmitter hoặc bộ số hóa đang sử dụng, không tự gán theo thứ tự dây.

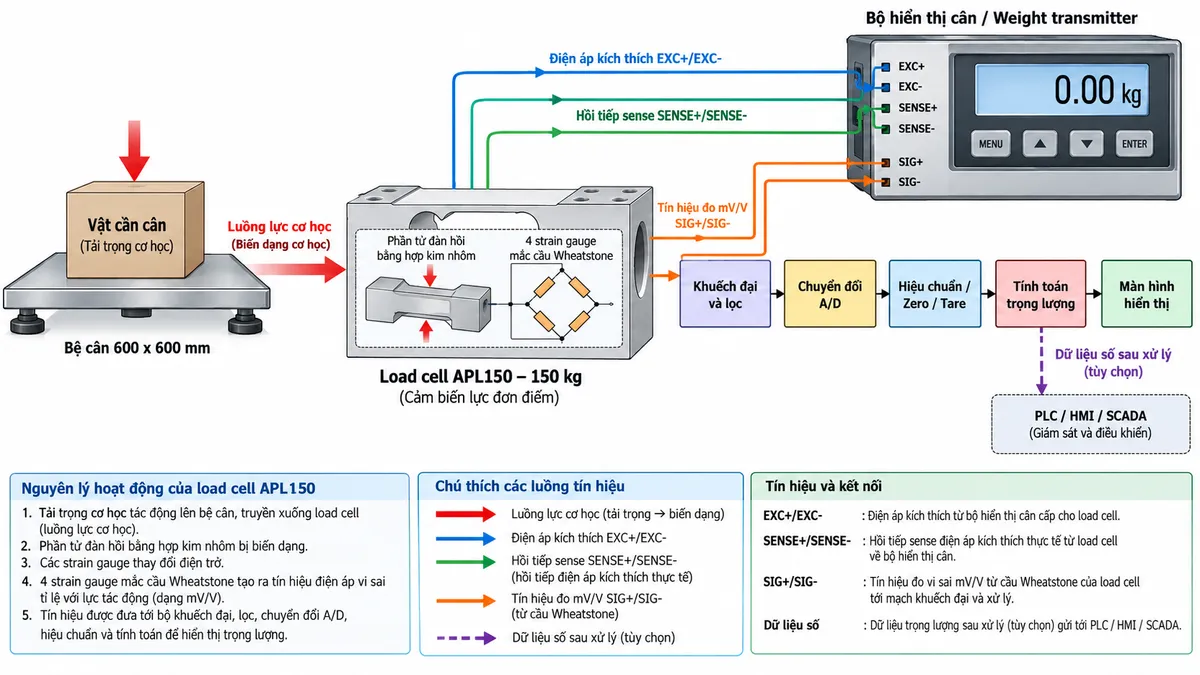

Nguyên lý hoạt động của APL150

Bên trong load cell single-point APL150, các strain gauge được bố trí tại những vị trí được thiết kế để cảm nhận biến dạng của phần tử đàn hồi. Khi tải trọng tác động, phần tử hợp kim nhôm biến dạng trong giới hạn rất nhỏ và làm điện trở của các strain gauge thay đổi.

Các strain gauge được mắc thành cầu Wheatstone. Bộ điện tử cân đưa điện áp kích thích vào cầu qua EXC+/EXC-. Khi không tải, cầu ở trạng thái gần cân bằng; khi tải thay đổi, cầu mất cân bằng và tạo tín hiệu vi sai giữa SIG+ và SIG- tỷ lệ với lực tác động.

Cặp REF/SENSE hồi tiếp điện áp kích thích tại đầu load cell về bộ điện tử cân tương thích. Nhờ đó thiết bị có thể giám sát điện áp thực tế tại cầu đo và bù ảnh hưởng của sụt áp trên dây dẫn.

Tín hiệu SIG ở mức mV/V được đưa qua tầng khuếch đại và lọc, sau đó chuyển đổi A/D. Bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán giá trị trọng lượng trước khi đưa lên màn hình hoặc truyền sang hệ thống điều khiển.

Ứng dụng tiêu biểu

Load cell 150 kg Laumas APL150 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, cân phân loại, hệ thống định lượng, máy đóng gói và nhiều thiết bị sản xuất có chức năng cân tích hợp. Khả năng sử dụng với bệ 600 x 600 mm giúp cảm biến phù hợp cho hàng hóa cần diện tích đặt lớn hơn trong khi vẫn duy trì thiết kế single-point.

APL150 cũng có thể kết hợp với weight transmitter hoặc bộ số hóa để xây dựng hệ thống kiểm tra thiếu hoặc thừa khối lượng, kiểm soát định lượng, giám sát tải và cung cấp dữ liệu trọng lượng cho PLC.

Lưu ý khi lắp đặt cơ khí

Để hệ thống cân APL150 hoạt động ổn định, load cell cần được lắp trên kết cấu đủ cứng và tải phải truyền theo đúng hướng thiết kế. Bệ cân không nên tỳ vào khung máy, vỏ che, đường ống hoặc các chi tiết cố định khác vì có thể hình thành đường truyền lực phụ và gây sai lệch kết quả cân.

Cần hạn chế lực ngang, mô-men xoắn, rung động mạnh và va đập trực tiếp. Khi lựa chọn tải trọng cảm biến cần tính cả trọng lượng hàng hóa, bệ cân và các chi tiết cơ khí truyền lực lên load cell.

Lưu ý khi đấu nối và chống nhiễu

Tín hiệu của APL150 có biên độ nhỏ nên cáp load cell cần được bố trí cách xa biến tần, động cơ, contactor và cáp động lực. Shield cần được xử lý phù hợp với hệ thống nối đất để hạn chế nhiễu điện từ.

APL150 là load cell strain gauge thụ động và không nhận nguồn điện lưới AC trực tiếp. Điện áp kích thích phải được cung cấp bởi bộ điện tử cân tương thích, còn nguồn cấp cho bộ hiển thị hoặc transmitter cần tuân theo yêu cầu kỹ thuật của chính thiết bị đó.

Cam kết và nơi mua Laumas APL150 chính hãng

Khi lựa chọn Laumas APL150 chính hãng, cần xem xét tổng tải thực tế, kích thước bệ, yêu cầu cấp chính xác C3 hoặc C4, điều kiện môi trường và thiết bị điện tử cân đi kèm. Lựa chọn đúng cấu hình giúp hệ thống cân dễ hiệu chuẩn, vận hành ổn định và thuận tiện khi tích hợp vào máy hoặc dây chuyền sản xuất.

Quý khách cần mua load cell APL150 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter và giải pháp kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas APL150 là loại load cell gì?

APL150 là load cell đơn điểm thuộc dòng APL của Laumas, được thiết kế cho hệ thống cân bệ sử dụng một cảm biến chính.

APL150 có tải trọng danh định bao nhiêu?

APL150 có tải trọng danh định 150 kg.

APL150 phù hợp với bệ cân kích thước nào?

Laumas thiết kế dòng APL cho bệ cân kích thước đến 600 x 600 mm.

APL150 được chế tạo từ vật liệu gì?

Phần tử đàn hồi của APL150 Laumas được chế tạo bằng hợp kim nhôm.

APL150 có cấp chính xác nào?

APL150 hỗ trợ hai cấp chính xác C3 và C4 theo OIML R60, tương ứng với 3000 và 4000 khoảng kiểm định.

APL150 có cấp bảo vệ nào?

APL150 thuộc dòng APL có cấp bảo vệ IP65, phù hợp với nhiều hệ thống cân công nghiệp khi được lắp đặt đúng điều kiện kỹ thuật.

Tín hiệu đầu ra của APL150 là bao nhiêu?

APL150 có tín hiệu đầu ra định mức 2 mV/V ±10%, cần bộ điện tử cân có đầu vào strain gauge phù hợp để khuếch đại và xử lý.

Cáp APL150 có cấu hình như thế nào?

Cáp tiêu chuẩn dài 3 m, đường kính 6 mm, gồm 6 lõi tiết diện 0,20 mm² và shield, cung cấp các đường EXC, SIG và REF/SENSE.

SENSE+/SENSE- trên APL150 có tác dụng gì?

Cặp REF/SENSE hồi tiếp điện áp kích thích thực tế tại load cell về thiết bị đọc cân tương thích, cho phép thiết bị hỗ trợ bù ảnh hưởng sụt áp trên cáp.

APL150 có thể kết nối với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mV/V của load cell. Cần sử dụng weight transmitter, bộ số hóa hoặc module cân tương thích để xử lý tín hiệu và truyền dữ liệu trọng lượng tới PLC.

Có được cấp nguồn AC trực tiếp vào APL150 không?

Không. APL150 là load cell strain gauge thụ động và chỉ nhận điện áp kích thích từ bộ điện tử cân tương thích, không được đấu trực tiếp với nguồn điện lưới AC.
