AZS50 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZS50

AZS50 | Cảm biến load cell đơn điểm Laumas cho bệ cân 400 x 400 mm

AZS50 là cảm biến load cell đơn điểm thuộc dòng AZS của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 400 x 400 mm. Phiên bản AZS50 có tải trọng danh định 50 kg, thân bằng thép không gỉ AISI 420, cấp bảo vệ IP67 và tín hiệu đầu ra dạng mV/V, phù hợp cho cân bàn, cân kiểm tra, cân định lượng và các cụm cân tích hợp trong máy công nghiệp.

Laumas là thương hiệu Italia chuyên về công nghệ cân công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell và các thành phần phục vụ hệ thống cân, định lượng và tự động hóa trong nhiều ngành sản xuất.

Ưu điểm và tính năng nổi bật của Laumas AZS50

Load cell Laumas AZS50 sử dụng cấu trúc single-point, cho phép một cảm biến tiếp nhận tải từ toàn bộ bệ cân trong phạm vi kích thước được nhà sản xuất quy định. Nhờ đó, hệ thống cơ khí và dây tín hiệu có thể được đơn giản hóa so với các thiết kế cân sử dụng nhiều load cell.

• Load cell single-point 50 kg phù hợp cho bệ cân kích thước đến 400 x 400 mm.
• Thân bằng thép không gỉ AISI 420, phù hợp với nhiều ứng dụng cân trong môi trường công nghiệp.
• Cấp bảo vệ IP67 hỗ trợ bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng kỹ thuật.
• Sai số tổng hợp tối đa ±0,03%, đáp ứng nhiều ứng dụng cân bàn, kiểm tra và định lượng.
• Tín hiệu đầu ra 2 mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa có ngõ vào strain gauge.
• Cáp có các đường EXCITATION, SIGNAL và REF/SENSE, thuận tiện cho việc kết nối với bộ điện tử cân hỗ trợ cấu hình sense.
• Có thể tích hợp giá trị trọng lượng vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân có giao tiếp công nghiệp phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Load cell đơn điểm
Tải trọng danh định	50 kg
Kích thước bệ cân phù hợp	400 x 400 mm
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	≤ ±0,03%
Cấp bảo vệ	IP67
Tín hiệu đầu ra định mức	2 mV/V ±10%
Ảnh hưởng nhiệt độ lên điểm zero	0,0025%/°C
Ảnh hưởng nhiệt độ lên toàn thang	0,0025%/°C
Điện trở đầu vào	385 Ω ±30 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng điểm zero	±1%
Điện trở cách điện	> 2000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Creep tại tải danh định sau 30 phút	0,03%
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Chiều dài cáp	6 m
Đường kính cáp	5 mm
Cấu tạo cáp	6 x 0,20 mm², có shield

Chức năng, nguyên lý hoạt động và ứng dụng của AZS50

Chức năng trong hệ thống cân

Cảm biến cân AZS50 có chức năng biến đổi lực cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với tải trọng. Load cell được lắp giữa bệ cân và kết cấu đỡ cố định để toàn bộ tải cần đo được truyền tới phần tử đàn hồi của cảm biến.

AZS50 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích qua EXC+ và EXC-, đồng thời nhận tín hiệu vi sai qua SIG+ và SIG-. Các đường REF/SENSE cho phép thiết bị điện tử cân tương thích giám sát điện áp kích thích thực tế tại cảm biến và hỗ trợ bù ảnh hưởng sụt áp trên đường cáp.

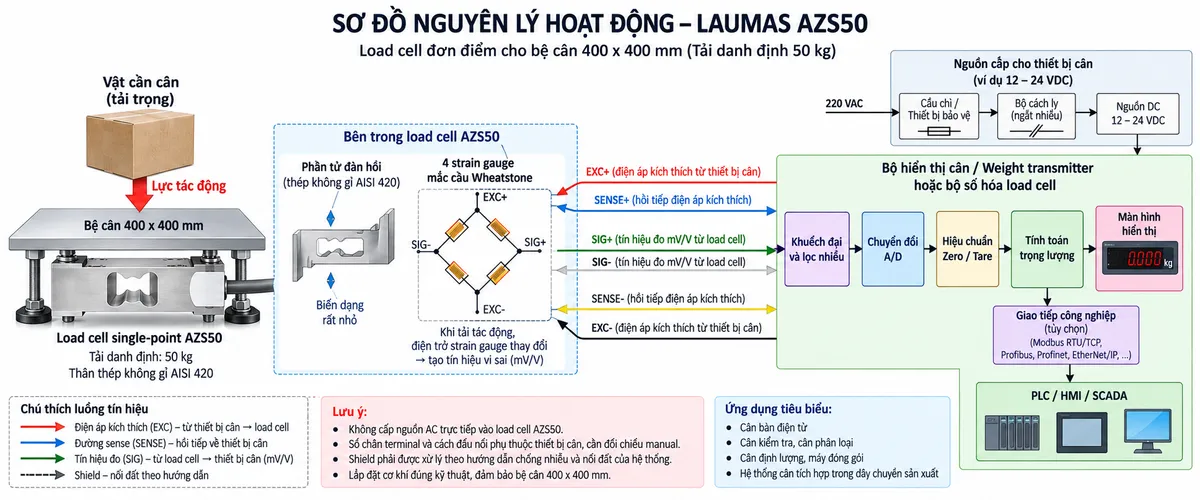

Nguyên lý hoạt động

Bên trong load cell single-point AZS50 là phần tử đàn hồi bằng thép không gỉ AISI 420 có gắn các strain gauge. Khi tải trọng tác động lên bệ cân, lực truyền xuống load cell làm phần tử đàn hồi biến dạng rất nhỏ, từ đó làm thay đổi điện trở của các strain gauge.

Các strain gauge được mắc thành cầu Wheatstone. Bộ điện tử cân cấp điện áp kích thích vào cầu đo qua EXC+ và EXC-. Khi tải thay đổi, cầu Wheatstone mất cân bằng và tạo tín hiệu vi sai giữa SIG+ và SIG-; biên độ tín hiệu tỷ lệ với tải trọng tác động và được biểu diễn dưới dạng mV/V.

Tín hiệu analog mức thấp từ load cell được đưa tới bộ điện tử cân để khuếch đại và lọc nhiễu, sau đó được chuyển đổi A/D. Thiết bị thực hiện các bước hiệu chuẩn, Zero, Tare và tính toán trọng lượng trước khi đưa kết quả lên màn hình hoặc chuyển sang hệ thống điều khiển bên ngoài.

Ứng dụng tiêu biểu

Load cell 50 kg Laumas AZS50 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, cân phân loại, hệ thống định lượng, máy đóng gói, máy chiết rót và các cụm cân tích hợp trong dây chuyền sản xuất. Bệ cân đến 400 x 400 mm giúp sản phẩm thích hợp với các ứng dụng cần diện tích đặt vật tương đối rộng nhưng vẫn muốn sử dụng một load cell duy nhất.

Trong hệ thống tự động hóa, AZS50 có thể kết hợp với weight transmitter hoặc bộ số hóa để chuyển tín hiệu mV/V thành dữ liệu trọng lượng, tín hiệu analog hoặc dữ liệu truyền thông đưa tới PLC. Kiểu đầu ra và giao thức cụ thể phụ thuộc vào thiết bị điện tử cân được lựa chọn.

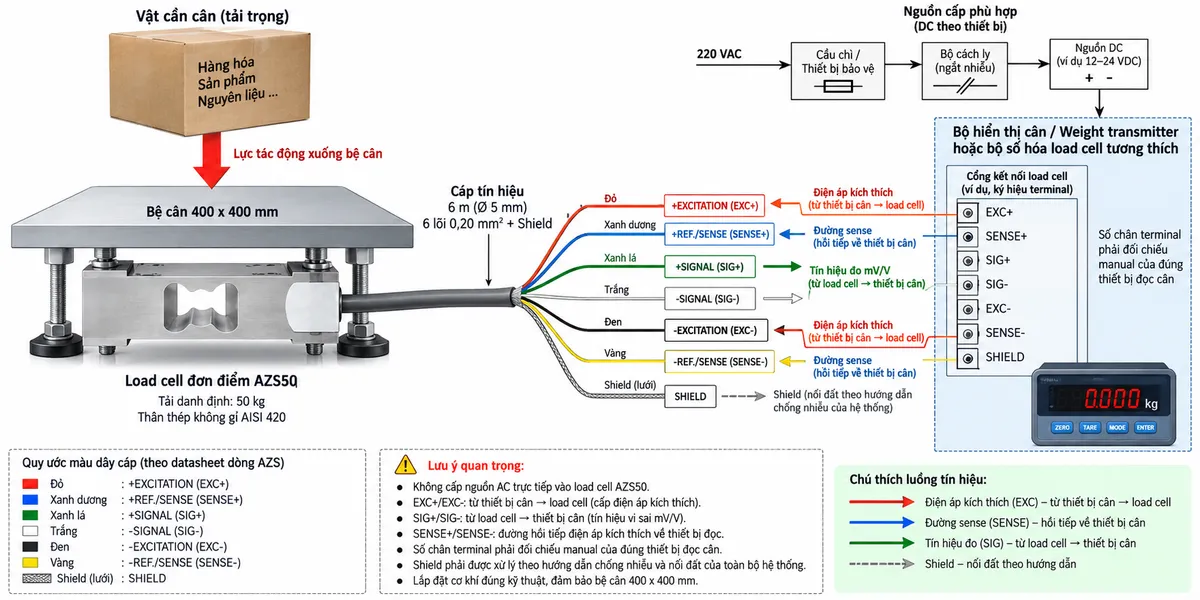

Lưu ý khi lắp đặt và đấu nối

Load cell phải được cố định trên kết cấu đủ cứng và tải trọng cần tác động theo đúng hướng thiết kế. Cần hạn chế lực ngang, mô-men xoắn, va đập và tình trạng quá tải; đồng thời bảo đảm bệ cân không chạm vào khung máy hoặc các chi tiết cố định xung quanh.

Cáp load cell nên được đi tách khỏi cáp động lực, động cơ, contactor và biến tần. Các dây EXC, SIG và REF/SENSE phải được đấu đúng chức năng theo manual của bộ điện tử cân; shield cần được xử lý phù hợp với kiến trúc chống nhiễu và nối đất của toàn bộ hệ thống.

Cam kết và nơi mua Laumas AZS50 chính hãng

Khi lựa chọn Laumas AZS50 chính hãng, cần tính tổng tải thực tế gồm vật cần cân, trọng lượng bệ và các chi tiết cơ khí truyền lực tới cảm biến. Việc chọn đúng load cell cùng bộ hiển thị, weight transmitter hoặc bộ số hóa tương thích giúp hệ thống cân hoạt động ổn định và thuận tiện khi tích hợp với máy móc tự động.

Quý khách cần mua load cell AZS50 Laumas, nhận báo giá hoặc tư vấn lựa chọn thiết bị xử lý tín hiệu phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AZS50 là loại load cell gì?

AZS50 là load cell đơn điểm thuộc dòng AZS, được thiết kế cho các hệ thống cân bệ sử dụng một cảm biến chính.

AZS50 có tải trọng danh định bao nhiêu?

AZS50 có tải trọng danh định 50 kg. Khi chọn cảm biến cần tính cả trọng lượng bệ cân và các bộ phận cơ khí tác động lên load cell.

AZS50 phù hợp với bệ cân kích thước nào?

Dòng AZS được Laumas công bố cho bệ cân kích thước đến 400 x 400 mm.

AZS50 được chế tạo bằng vật liệu gì?

AZS50 sử dụng thép không gỉ AISI 420, phù hợp với nhiều ứng dụng cân trong môi trường công nghiệp.

AZS50 có cấp bảo vệ nào?

Cảm biến có cấp bảo vệ IP67, hỗ trợ bảo vệ trước bụi và nước khi được lắp đặt theo đúng yêu cầu kỹ thuật.

Tín hiệu đầu ra của AZS50 là gì?

AZS50 có tín hiệu đầu ra định mức 2 mV/V ±10%. Tín hiệu này cần được bộ điện tử cân khuếch đại, chuyển đổi và hiệu chuẩn để tạo ra giá trị trọng lượng.

SENSE+/SENSE- trên AZS50 dùng để làm gì?

Các đường REF/SENSE phản hồi điện áp kích thích thực tế tại load cell về bộ điện tử cân, hỗ trợ thiết bị tương thích bù ảnh hưởng của sụt áp trên đường cáp.

Cáp của AZS50 có những dây chức năng nào?

Cáp gồm các đường +SIGNAL, -SIGNAL, +EXCITATION, -EXCITATION, +REF./SENSE, -REF./SENSE và shield chống nhiễu.

Có thể nối AZS50 trực tiếp vào PLC không?

Thông thường không nối tín hiệu mV/V trực tiếp vào ngõ vào PLC tiêu chuẩn. Cần dùng weight transmitter, bộ số hóa load cell hoặc module cân có đầu vào strain gauge phù hợp để xử lý tín hiệu trước.

Có được cấp nguồn AC trực tiếp vào AZS50 không?

Không. AZS50 là load cell strain gauge thụ động và nhận điện áp kích thích từ bộ điện tử cân tương thích. Không đấu trực tiếp nguồn điện lưới AC vào cảm biến.
