AZS100 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZS100

AZS100 | Cảm biến load cell đơn điểm Laumas cho bệ cân 400 x 400 mm

AZS100 là cảm biến load cell đơn điểm thuộc dòng AZS của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 400 x 400 mm. Phiên bản AZS100 có tải trọng danh định 100 kg, thân bằng thép không gỉ AISI 420, cấp bảo vệ IP67 và sai số tổng hợp tối đa ±0,03%, phù hợp cho nhiều ứng dụng cân bàn, cân kiểm tra, định lượng và tích hợp cân vào máy công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển nhiều nhóm sản phẩm gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell và phụ kiện lắp đặt phục vụ các hệ thống cân điện tử và tự động hóa công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas AZS100

Load cell Laumas AZS100 sử dụng kết cấu single-point, cho phép xây dựng một bệ cân với một cảm biến chính trong phạm vi kích thước do nhà sản xuất quy định. Thiết kế này giúp giảm số lượng load cell, đơn giản hóa kết cấu cơ khí và thuận tiện hơn khi đấu nối, hiệu chuẩn cũng như bảo trì hệ thống cân.

• Tải trọng danh định 100 kg, phù hợp cho các ứng dụng cân tải trung bình trên bệ cân nhỏ gọn.
• Thiết kế cho bệ cân 400 x 400 mm, thuận tiện khi tích hợp vào cân bàn hoặc máy công nghiệp.
• Thân bằng thép không gỉ AISI 420, tạo kết cấu chắc chắn và phù hợp với nhiều môi trường sản xuất.
• Cấp bảo vệ IP67 hỗ trợ bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng yêu cầu kỹ thuật.
• Sai số tổng hợp tối đa ±0,03%, đáp ứng nhiều bài toán cân kiểm tra, phân loại và định lượng.
• Được chế tạo theo tiêu chuẩn OIML R60 dành cho load cell.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa có đầu vào load cell strain gauge tương thích.
• Dữ liệu trọng lượng có thể được đưa tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân có giao tiếp công nghiệp phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Load cell đơn điểm
Tải trọng danh định	100 kg
Kích thước bệ cân phù hợp	400 x 400 mm
Vật liệu	Thép không gỉ AISI 420
Sai số tổng hợp	Tối đa ±0,03%
Cấp bảo vệ	IP67
Tiêu chuẩn chế tạo	OIML R60
Trọng lượng tịnh load cell	1 kg

Chức năng, nguyên lý hoạt động và ứng dụng của AZS100

Chức năng trong hệ thống cân

Cảm biến cân AZS100 có nhiệm vụ chuyển đổi lực cơ học do vật cần cân tác động lên bệ thành tín hiệu điện tỷ lệ với tải trọng. Load cell được bố trí giữa bệ cân và phần kết cấu đỡ cố định, nhờ đó tải từ vật đặt trên bệ được truyền trực tiếp tới phần tử đàn hồi của cảm biến.

AZS100 thuộc nhóm load cell strain gauge. Trong một hệ thống cân hoàn chỉnh, bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích cho cầu đo của cảm biến, đồng thời tiếp nhận tín hiệu vi sai mức thấp từ load cell để xử lý thành giá trị trọng lượng. Việc đấu nối phải tuân theo datasheet của load cell và manual của đúng thiết bị điện tử cân đang sử dụng.

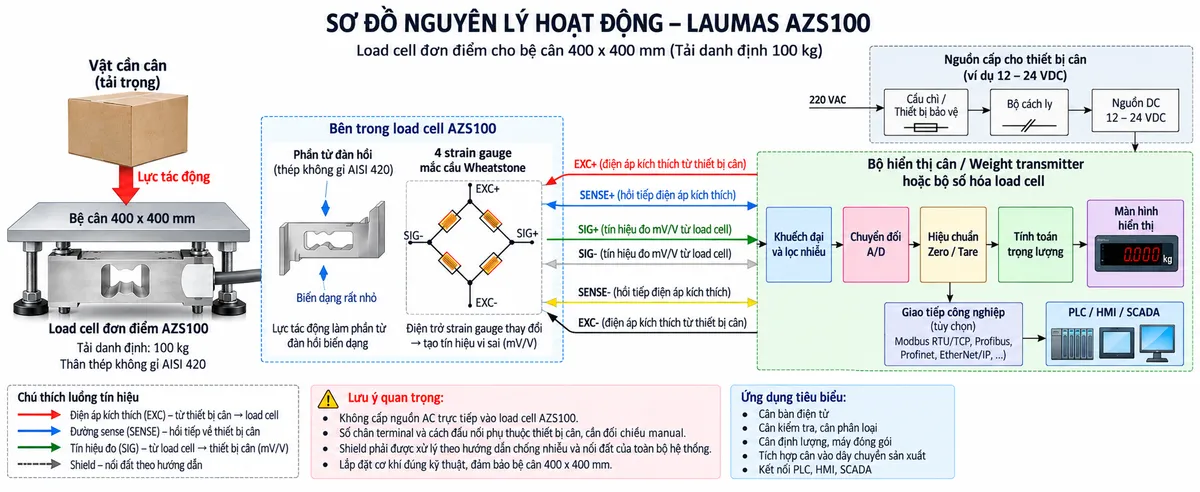

Nguyên lý hoạt động

Bên trong load cell single-point AZS100 là phần tử đàn hồi bằng thép không gỉ AISI 420 có gắn các strain gauge. Khi tải trọng tác động xuống bệ cân, lực được truyền tới phần tử đàn hồi và tạo ra một mức biến dạng cơ học rất nhỏ.

Sự biến dạng làm điện trở của các strain gauge thay đổi. Các strain gauge được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở thành tín hiệu điện vi sai. Khi tải tăng hoặc giảm, mức mất cân bằng của cầu đo thay đổi tương ứng, tạo ra tín hiệu analog tỷ lệ với lực tác động.

Bộ điện tử cân nhận tín hiệu từ load cell, thực hiện khuếch đại và lọc nhiễu trước khi chuyển đổi A/D. Sau bước số hóa, hệ thống áp dụng các tham số hiệu chuẩn, Zero và Tare để tính toán thành giá trị trọng lượng thực tế và đưa lên màn hình hiển thị.

Nếu weight transmitter hoặc bộ số hóa được trang bị giao tiếp công nghiệp, dữ liệu trọng lượng sau xử lý có thể truyền tới PLC, HMI hoặc SCADA để giám sát, điều khiển quá trình, ghi dữ liệu hoặc thực hiện các thuật toán tự động hóa khác.

Ứng dụng tiêu biểu

Load cell 100 kg Laumas AZS100 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, cân phân loại, hệ thống cân định lượng, máy đóng gói và các cụm cân được tích hợp trực tiếp vào dây chuyền sản xuất. Thiết kế single-point giúp sản phẩm đặc biệt thuận tiện cho những máy cần bệ cân nhỏ gọn nhưng vẫn yêu cầu phân bố tải trên toàn mặt bệ.

Trong dây chuyền tự động, AZS100 có thể kết hợp với weight transmitter để phục vụ kiểm tra thiếu hoặc thừa sản phẩm, định lượng nguyên liệu, kiểm soát khối lượng từng công đoạn hoặc đưa giá trị cân vào thuật toán điều khiển của PLC.

Lưu ý khi thiết kế cơ khí và lắp đặt

Độ chính xác của một hệ thống cân không chỉ phụ thuộc vào load cell mà còn phụ thuộc đáng kể vào kết cấu cơ khí. AZS100 cần được cố định chắc chắn trên bề mặt đủ cứng, chịu tải theo đúng hướng thiết kế và hạn chế lực ngang, lực xoắn hoặc va đập ngoài ý muốn.

Bệ cân cần được bố trí để không chạm vào khung máy, ống dẫn, tấm che hoặc các chi tiết cố định xung quanh. Bất kỳ điểm tiếp xúc phụ nào cũng có thể tạo đường truyền lực khác ngoài load cell và làm kết quả cân sai lệch.

Khi lựa chọn tải trọng cảm biến, cần tính không chỉ vật cần cân mà còn khối lượng của bệ, khay, gá đỡ và các thành phần cơ khí tác động trực tiếp lên load cell. Cũng cần dự phòng phù hợp cho tải động hoặc các tình huống quá tải trong quá trình vận hành.

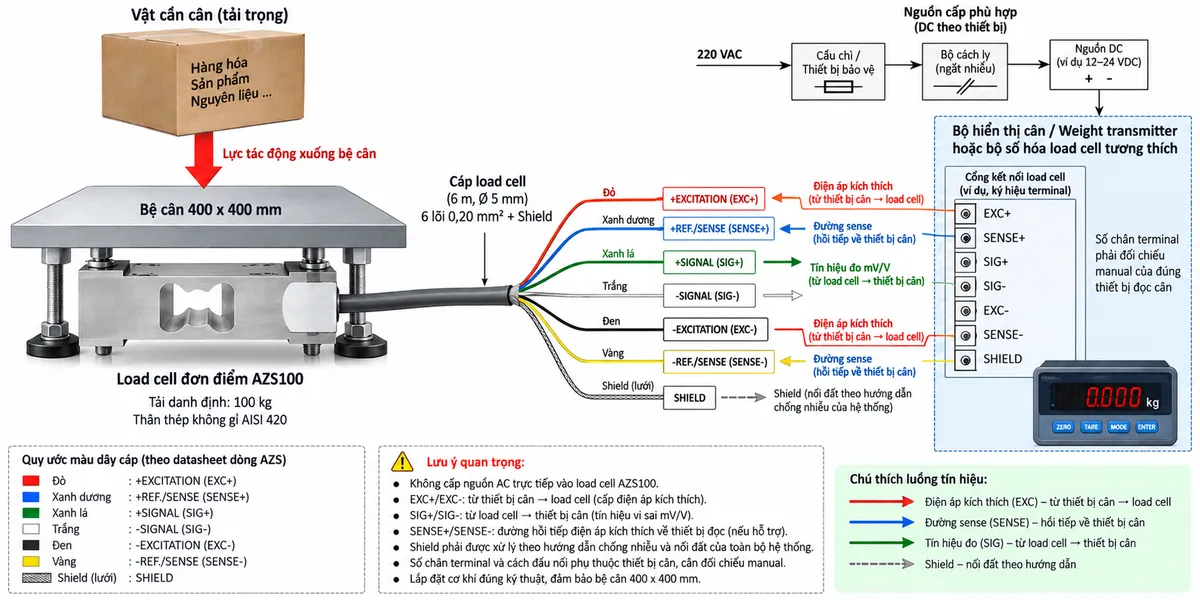

Lưu ý khi đấu nối tín hiệu

Cáp load cell truyền tín hiệu analog mức thấp nên cần đi tách khỏi cáp nguồn động lực, biến tần, động cơ, contactor và các nguồn nhiễu điện từ mạnh. Shield cần được xử lý theo phương án nối đất và chống nhiễu của toàn bộ hệ thống thay vì tự ý nối theo một cấu hình cố định cho mọi tủ điện.

Các cực EXC, SIG và REF/SENSE phải được nhận dạng theo tài liệu kỹ thuật của đúng phiên bản cảm biến và đúng thiết bị đọc cân. Không tự suy đoán số chân terminal. Đặc biệt, không cấp nguồn AC trực tiếp vào load cell; cảm biến nhận điện áp kích thích từ bộ điện tử cân tương thích.

Cam kết và nơi mua Laumas AZS100 chính hãng

Khi lựa chọn Laumas AZS100 chính hãng, người dùng không chỉ cần đúng tải trọng 100 kg mà còn phải xem xét kích thước bệ, tổng tải cơ khí, điều kiện môi trường và thiết bị xử lý tín hiệu đi kèm. Việc lựa chọn đồng bộ load cell và bộ điện tử cân giúp hệ thống dễ hiệu chuẩn, vận hành ổn định và thuận tiện khi tích hợp tự động hóa.

Quý khách cần mua load cell AZS100 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter và phương án kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AZS100 là loại load cell gì?

AZS100 là load cell đơn điểm thuộc dòng AZS của Laumas, được thiết kế cho các hệ thống cân bệ sử dụng một cảm biến chính.

AZS100 có tải trọng danh định bao nhiêu?

AZS100 có tải trọng danh định 100 kg. Khi lựa chọn cảm biến cần tính thêm trọng lượng bệ cân và các chi tiết cơ khí truyền lực trực tiếp tới load cell.

AZS100 sử dụng cho bệ cân kích thước nào?

Laumas công bố dòng AZS, bao gồm AZS100, dành cho bệ cân kích thước đến 400 x 400 mm.

AZS100 được chế tạo bằng vật liệu gì?

Phần thân cảm biến sử dụng thép không gỉ AISI 420, phù hợp với nhiều ứng dụng cân công nghiệp cần kết cấu chắc chắn.

AZS100 có cấp bảo vệ nào?

AZS100 thuộc dòng AZS có cấp bảo vệ IP67, hỗ trợ bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng kỹ thuật.

Sai số tổng hợp của dòng AZS là bao nhiêu?

Laumas công bố sai số tổng hợp của dòng AZS ở mức tối đa ±0,03%.

AZS100 có tuân theo tiêu chuẩn OIML không?

Dòng AZS được chế tạo theo tiêu chuẩn OIML R60 dành cho load cell.

AZS100 có thể nối trực tiếp tới PLC không?

Load cell tạo tín hiệu analog mức thấp nên thông thường cần weight transmitter, bộ số hóa load cell hoặc module cân chuyên dụng để xử lý trước khi gửi dữ liệu trọng lượng tới PLC.

Đường SENSE trên hệ thống load cell dùng để làm gì?

Khi cảm biến và thiết bị điện tử cân hỗ trợ cấu hình sense, các đường SENSE có thể phản hồi điện áp kích thích thực tế tại load cell về thiết bị đọc để hỗ trợ bù ảnh hưởng sụt áp trên đường dây.

Có được cấp nguồn điện lưới trực tiếp vào AZS100 không?

Không. AZS100 là cảm biến strain gauge thụ động và nhận điện áp kích thích từ bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Không đấu trực tiếp nguồn AC vào load cell.
