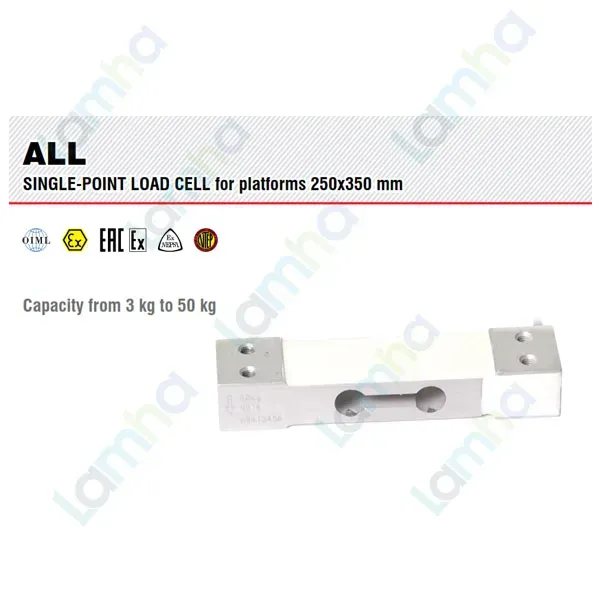

Laumas ALL10 là cảm biến load cell đơn điểm thuộc dòng ALL của LAUMAS, được thiết kế cho bệ cân kích thước 250 x 350 mm. Phiên bản ALL10 có tải danh định 10 kg, phù hợp với cân bàn, máy đóng gói, hệ thống định lượng, máy kiểm tra khối lượng và các cụm cân OEM cần sử dụng một cảm biến cho toàn bộ bệ cân.

Cảm biến sử dụng thân bằng hợp kim nhôm và công nghệ strain gauge. Lực tác động lên bệ làm phần tử đàn hồi biến dạng rất nhỏ, từ đó tạo ra tín hiệu điện vi sai dạng mV/V để bộ hiển thị cân, weight transmitter hoặc bộ số hóa xử lý thành giá trị trọng lượng.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia chuyên về các thành phần và giải pháp cân công nghiệp từ năm 1984. Danh mục của hãng bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, thiết bị số hóa cảm biến tải, phụ kiện lắp đặt và nhiều thiết bị phục vụ cân định lượng, đóng gói và tự động hóa.

Dòng ALL là nhóm single-point load cell cho bệ cân 250 x 350 mm, gồm nhiều mức tải từ 3 kg đến 50 kg. ALL10 là phiên bản tải danh định 10 kg, thân hợp kim nhôm, cấp bảo vệ IP65 và có các lựa chọn cấp chính xác C3, C4, C5 tùy cấu hình.

Thông số kỹ thuật tiêu biểu của ALL10

Thông số	Giá trị
Tải danh định	10 kg
Kích thước bệ cân	250 x 350 mm
Khối lượng tịnh load cell	0,2 kg
Vật liệu	Hợp kim nhôm
Cấp chính xác	C3 / C4 / C5 theo OIML R 60; C4/C5 tùy phiên bản yêu cầu
Sai số tổng hợp	≤ ±0,02%; 0,017% với C4; 0,014% với C5
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng zero	≤ ±2%
Điện trở cách điện	≥ 5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Creep tại tải danh định trong 30 phút	0,015%
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Cáp cảm biến	4 x 0,20 mm², đường kính 3,8 mm, dài 3 m, có shield

2) Ưu điểm và tính năng nổi bật

• Load cell single-point 10 kg phù hợp cho các hệ thống cân bệ nhỏ và trung bình chỉ sử dụng một cảm biến.
• Thiết kế cho bệ cân 250 x 350 mm, thuận tiện tích hợp vào cân bàn, máy đóng gói và thiết bị OEM.
• Thân hợp kim nhôm giúp sản phẩm có kết cấu nhẹ, gọn và phù hợp với các ứng dụng cân chính xác.
• Các lựa chọn cấp chính xác C3, C4 và C5 giúp đáp ứng nhiều yêu cầu đo lường khác nhau.
• Tín hiệu đầu ra dạng mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cấp bảo vệ IP65 hỗ trợ sử dụng trong môi trường công nghiệp phù hợp.
• Cáp 4 lõi có shield giúp hạn chế ảnh hưởng của nhiễu điện từ khi được đi dây và nối đất đúng kỹ thuật.
• Cấu trúc single-point giúp giảm số lượng cảm biến, dây dẫn và phần tử ghép nối cơ khí trong hệ cân bệ nhỏ.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và cách kết nối ALL10

Load cell Laumas ALL10 có chức năng chuyển lực cơ học tác động lên bệ cân thành tín hiệu điện vi sai tỷ lệ với tải. Bản thân load cell không hiển thị trọng lượng mà cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích.

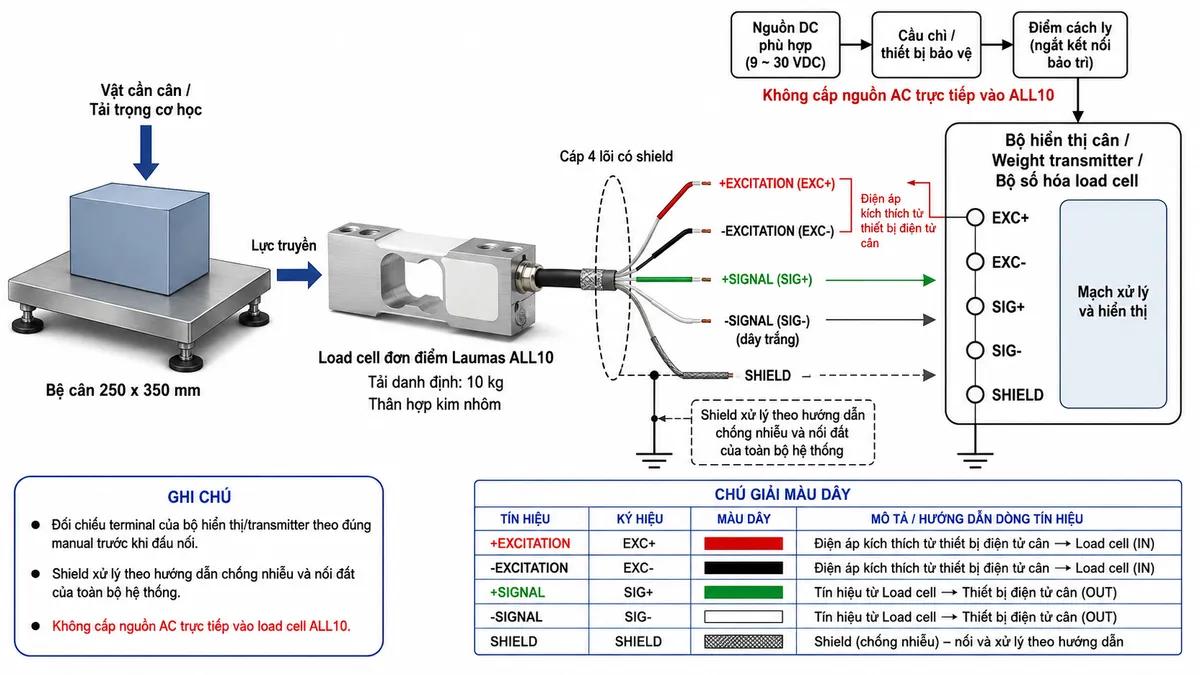

Cầu đo bên trong cảm biến nhận điện áp kích thích qua hai đường EXCITATION và trả tín hiệu đo về bộ điện tử qua hai đường SIGNAL. Theo sơ đồ điện của dòng ALL, dây đỏ dùng cho +EXCITATION, dây đen cho -EXCITATION, dây xanh lá cho +SIGNAL, dây trắng cho -SIGNAL và cáp có thêm shield chống nhiễu.

Load cell không được cấp trực tiếp nguồn điện lưới. Nguồn AC hoặc DC của hệ thống chỉ cấp cho bộ hiển thị hoặc transmitter theo đúng yêu cầu của thiết bị đó, đi qua phương tiện bảo vệ và cách ly phù hợp.

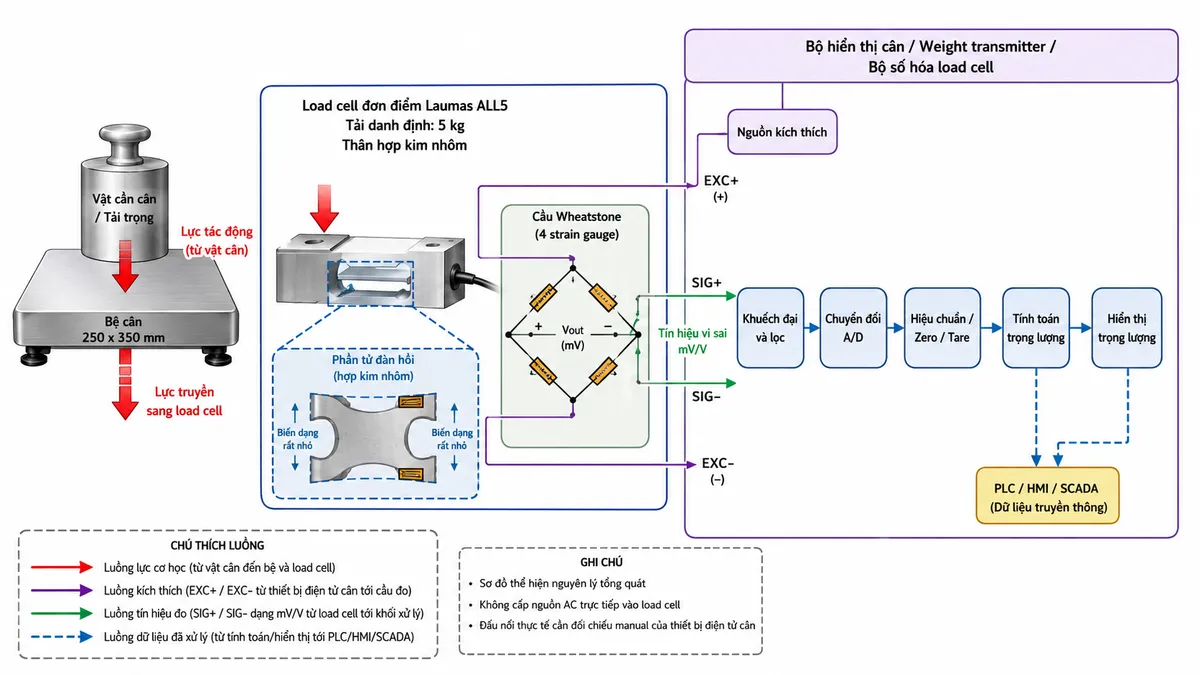

Nguyên lý hoạt động của load cell ALL10

Bên trong cảm biến tải strain gauge, các điện trở đo biến dạng được gắn lên phần tử đàn hồi bằng hợp kim nhôm và mắc thành cầu Wheatstone. Khi tải đặt lên bệ cân, lực truyền đến load cell làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Sự biến dạng làm thay đổi điện trở của các strain gauge và khiến cầu Wheatstone mất cân bằng. Khi cầu được cấp điện áp kích thích qua EXC+/EXC-, tín hiệu điện vi sai hình thành tại SIG+/SIG-. Giá trị tín hiệu dạng mV/V thay đổi theo tải trọng tác động lên cảm biến.

Bộ điện tử cân khuếch đại và lọc tín hiệu này trước khi thực hiện chuyển đổi A/D. Giá trị số tiếp tục được xử lý bằng các chức năng hiệu chuẩn, zero, tare và tính toán trọng lượng. Kết quả sau cùng được hiển thị trên màn hình hoặc truyền sang PLC, HMI, SCADA nếu thiết bị xử lý cân có giao diện thích hợp.

Ứng dụng điển hình

• Cân bàn và cân bệ đơn điểm trong dây chuyền sản xuất.
• Máy đóng gói và hệ thống chiết rót theo khối lượng.
• Hệ thống định lượng nguyên liệu tự động.
• Máy kiểm tra khối lượng thành phẩm.
• Thiết bị phân loại sản phẩm theo trọng lượng.
• Cụm cân OEM tích hợp trong máy móc.
• Hệ thống cân truyền dữ liệu tới PLC thông qua weight transmitter hoặc bộ số hóa load cell.

Lưu ý khi lắp đặt và sử dụng

Để ALL10 Laumas đạt độ ổn định tốt, bệ cân phải đủ cứng, cảm biến được bắt chắc trên bề mặt lắp đặt và tải truyền đúng hướng thiết kế. Cần tránh lực ngang, mô-men xoắn hoặc các điểm tỳ phụ tác động vào bệ cân.

Cáp load cell nên đi tách khỏi dây động lực, biến tần, động cơ và contactor. Shield cần được xử lý theo hướng dẫn chống nhiễu của toàn bộ hệ thống. Sau khi lắp đặt, cân phải được zero và hiệu chuẩn bằng tải chuẩn trước khi đưa vào vận hành chính thức.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas ALL10 chính hãng, khách hàng cần xác định đúng tải làm việc, kích thước bệ, cấp chính xác cần thiết và loại thiết bị điện tử sẽ xử lý tín hiệu. Việc chọn đúng bộ hiển thị hoặc transmitter giúp hệ thống cân khai thác ổn định tín hiệu của load cell và thuận tiện tích hợp với PLC.

Khách hàng cần mua ALL10, lựa chọn bộ hiển thị, weight transmitter hoặc xây dựng giải pháp cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas ALL10 là loại load cell gì?

ALL10 là load cell dạng single-point sử dụng công nghệ strain gauge, thuộc dòng ALL của LAUMAS và được thiết kế cho hệ thống cân bệ.

Tải danh định của ALL10 là bao nhiêu?

ALL10 có tải danh định 10 kg. Khi thiết kế hệ cân cần tính cả trọng lượng bệ, gá lắp và vật cần cân để bảo đảm tổng tải nằm trong phạm vi làm việc phù hợp.

ALL10 phù hợp với bệ cân kích thước nào?

Dòng ALL10 được thiết kế cho bệ cân 250 x 350 mm. Bệ thực tế phải đủ cứng và được lắp đúng yêu cầu cơ khí để khai thác đúng đặc tính single-point của cảm biến.

ALL10 có các cấp chính xác nào?

Dòng ALL có các lựa chọn C3, C4 và C5 theo OIML R 60; một số cấu hình cấp chính xác hoặc chứng nhận được cung cấp theo yêu cầu. Khi dùng cho cân pháp định cần lựa chọn đúng phiên bản được phê duyệt.

Có thể cấp trực tiếp nguồn 220 V AC cho ALL10 không?

Không. Load cell chỉ nhận điện áp kích thích từ bộ điện tử cân tương thích. Tuyệt đối không cấp trực tiếp điện áp lưới vào cảm biến.

ALL10 có thể đấu thẳng vào PLC không?

Tín hiệu gốc của ALL10 là tín hiệu mV/V có biên độ nhỏ. Trong đa số hệ thống công nghiệp cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu sang giao diện phù hợp với PLC.

Cáp của ALL10 gồm những đường tín hiệu nào?

Cáp có +EXCITATION, -EXCITATION, +SIGNAL, -SIGNAL và shield. Dây đỏ dùng cho kích thích dương, dây đen cho kích thích âm, dây xanh lá cho tín hiệu dương và dây trắng cho tín hiệu âm.

Tại sao cần hiệu chuẩn sau khi lắp ALL10?

Hiệu chuẩn xác lập quan hệ giữa tín hiệu mV/V của cảm biến và trọng lượng thực tế của hệ cân. Quá trình này đồng thời tính đến ảnh hưởng của bệ, gá lắp và kết cấu cơ khí cụ thể của máy.
