AZL30 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZL30

AZL30 | Cảm biến load cell đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZL30

Laumas AZL30 là cảm biến load cell đơn điểm thuộc dòng AZL, được thiết kế cho bệ cân kích thước 400 x 400 mm. Model AZL30 có tải danh định 30 kg, sử dụng phần tử đàn hồi bằng hợp kim nhôm và công nghệ strain gauge để chuyển lực cơ học thành tín hiệu điện mV/V phục vụ đo khối lượng.

Nhờ cấu trúc single-point, AZL30 phù hợp với cân bàn, cân bệ, máy đóng gói, hệ thống định lượng, máy kiểm tra khối lượng và các cụm cân OEM cần sử dụng một load cell cho toàn bộ bệ cân trong phạm vi thiết kế của nhà sản xuất.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell và các thành phần phục vụ hệ thống cân, định lượng và tự động hóa.

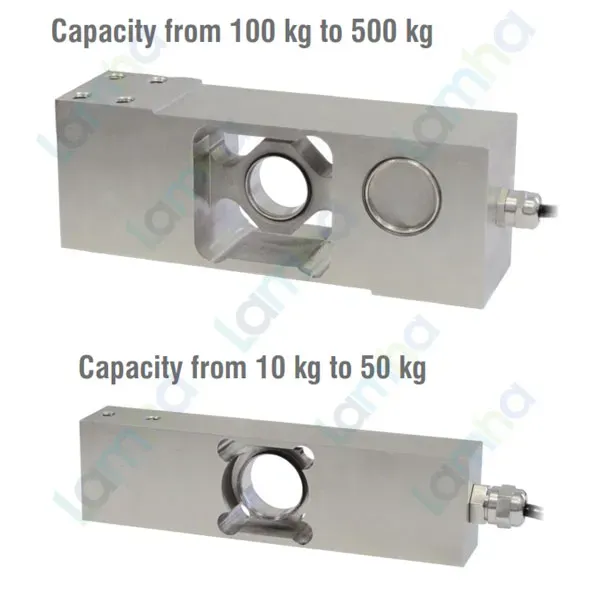

Dòng AZL là nhóm single-point load cell cho bệ 400 x 400 mm, gồm các mức tải 10, 15, 20, 30, 50 và 100 kg. Trong đó các phiên bản 15, 20, 30 và 50 kg có thể lựa chọn cấp chính xác C3 hoặc C4 theo OIML R 60.

Thông số kỹ thuật tiêu biểu của AZL30

Thông số	Giá trị
Tải danh định	30 kg
Kích thước bệ cân phù hợp	400 x 400 mm
Vật liệu	Hợp kim nhôm
Khối lượng tịnh	0,4 kg
Cấp chính xác OIML R 60	C3 / C4
Số khoảng kiểm định	C3: 3000; C4: 4000
Khoảng kiểm định tối thiểu	C3: Emax / 12000; C4: Emax / 20000
Sai số tổng hợp	C3: ≤ ±0,02%; C4: ≤ ±0,017%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Ảnh hưởng nhiệt độ tới zero	0,0017%/°C
Ảnh hưởng nhiệt độ tới span	0,0014%/°C
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Creep tại tải danh định trong 30 phút	0,02%
Điện áp kích thích tối đa không gây hư hỏng	18 V
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng zero	≤ ±1%
Điện trở cách điện	≥ 5000 MΩ
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Độ võng tại tải danh định	0,5 mm
Kích thước thân	150 x 25,4 x 40 mm
Cáp cảm biến	Dài 6 m; đường kính 5 mm; 6 x 0,20 mm²

2) Ưu điểm và tính năng nổi bật

• Load cell single-point 30 kg cho phép thiết kế cân bệ sử dụng một cảm biến duy nhất trong phạm vi cơ khí phù hợp.
• Thiết kế chuyên dụng cho bệ cân 400 x 400 mm, thuận tiện tích hợp vào cân bàn và máy móc OEM.
• Phần tử đàn hồi bằng hợp kim nhôm giúp cảm biến có kết cấu gọn và phù hợp với các hệ thống cân chính xác.
• Cấp chính xác C3/C4 theo OIML R 60 đáp ứng nhiều yêu cầu đo lường và kiểm định khác nhau.
• Sai số tổng hợp thấp, phù hợp cho định lượng, đóng gói và kiểm tra khối lượng.
• Tín hiệu đầu ra 2 mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp 6 lõi tích hợp các đường excitation, signal và reference/sense, hỗ trợ thiết bị điện tử cân có chức năng bù sụt áp đường dây.
• Cấp bảo vệ IP65 phù hợp với nhiều môi trường máy móc công nghiệp khi lắp đặt đúng điều kiện kỹ thuật.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và kết nối của AZL30

Load cell Laumas AZL30 có nhiệm vụ chuyển lực cơ học tác động lên bệ cân thành tín hiệu điện vi sai tỷ lệ với tải trọng. Cảm biến không tự hiển thị trọng lượng mà cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.

Theo dữ liệu kết nối của dòng AZL, cáp 6 lõi gồm +EXCITATION màu đỏ, -EXCITATION màu đen, +SIGNAL màu xanh lá, -SIGNAL màu trắng, +REF./SENSE màu xanh dương, -REF./SENSE màu nâu và shield. Hai đường EXCITATION đưa điện áp kích thích từ thiết bị điện tử cân tới load cell, còn hai đường SIGNAL truyền tín hiệu vi sai từ cảm biến về thiết bị xử lý.

Hai đường REF./SENSE được sử dụng để hồi tiếp điện áp kích thích thực tế tại load cell khi bộ hiển thị hoặc transmitter hỗ trợ chức năng sense. Nhờ đó thiết bị điện tử có thể bù ảnh hưởng của sụt áp trên dây dẫn.

Không được cấp trực tiếp nguồn điện lưới vào AZL30. Nguồn của bộ hiển thị hoặc transmitter phải được lựa chọn theo đúng thông số của thiết bị đó và nên đi qua thiết bị bảo vệ cùng điểm cách ly phù hợp.

Nguyên lý hoạt động của load cell strain gauge

Bên trong cảm biến tải AZL30, các strain gauge được liên kết với phần tử đàn hồi bằng hợp kim nhôm và mắc thành cầu Wheatstone. Khi vật cần cân tác động xuống bệ, lực truyền tới load cell làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Sự biến dạng làm điện trở của các strain gauge thay đổi, khiến cầu Wheatstone mất cân bằng. Khi cầu đo nhận điện áp kích thích qua EXC+/EXC-, trạng thái mất cân bằng tạo ra tín hiệu điện vi sai tại SIG+/SIG-. Tín hiệu này có đơn vị mV/V và biến đổi theo tải tác động lên cảm biến.

Tín hiệu mức thấp từ load cell được bộ điện tử cân khuếch đại và lọc trước khi chuyển đổi A/D. Dữ liệu số sau đó được xử lý qua các bước hiệu chuẩn, Zero, Tare và tính toán để tạo thành giá trị trọng lượng hiển thị.

Nếu weight transmitter hoặc bộ hiển thị có giao tiếp công nghiệp, dữ liệu trọng lượng sau xử lý có thể được truyền tiếp tới PLC, HMI hoặc SCADA để giám sát, điều khiển và lưu trữ trong hệ thống tự động hóa.

Ứng dụng điển hình của AZL30

• Cân bàn và cân bệ đơn điểm trong nhà máy và dây chuyền sản xuất.
• Máy đóng gói và định lượng sản phẩm theo trọng lượng.
• Máy kiểm tra khối lượng thành phẩm.
• Thiết bị phân loại sản phẩm theo trọng lượng.
• Hệ thống chiết rót hoặc cấp liệu có phản hồi khối lượng.
• Cụm cân OEM tích hợp trực tiếp trong máy móc tự động.
• Hệ thống cân truyền dữ liệu tới PLC thông qua weight transmitter hoặc bộ số hóa load cell.

Lưu ý khi lắp đặt và vận hành

Để load cell đơn điểm AZL30 đạt hiệu quả đo tốt, bệ cân cần đủ cứng, cảm biến phải được gá đúng hướng và lực cần truyền theo đúng phương thiết kế. Cần hạn chế lực ngang, mô-men xoắn, điểm tỳ phụ hoặc lực kéo từ cáp làm ảnh hưởng tới kết quả cân.

Cáp tín hiệu nên được đi riêng khỏi động cơ, biến tần, contactor và cáp động lực. Shield cần được xử lý theo phương án chống nhiễu và nối đất tổng thể của hệ thống.

Nếu bộ hiển thị hoặc transmitter không hỗ trợ đầu sense, cách đấu hai dây +REF./SENSE và -REF./SENSE phải tuân theo manual của chính thiết bị điện tử cân. Không tự ý đấu tắt hoặc bỏ dây khi chưa xác nhận sơ đồ kết nối.

Sau khi hoàn thành lắp đặt cơ khí và điện, hệ thống cần được Zero, hiệu chuẩn bằng tải chuẩn và kiểm tra tại nhiều vị trí trên bệ để đánh giá độ lặp lại cũng như ảnh hưởng của tải lệch tâm trước khi đưa vào vận hành.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas AZL30 chính hãng, khách hàng nên xác định đúng tải làm việc, kích thước bệ, cấp chính xác C3 hoặc C4, điều kiện môi trường và loại thiết bị điện tử dùng để xử lý tín hiệu. Việc chọn đồng bộ load cell với bộ hiển thị hoặc weight transmitter giúp hệ thống dễ hiệu chuẩn, vận hành ổn định và thuận tiện tích hợp tự động hóa.

Khách hàng có nhu cầu mua AZL30, lựa chọn bộ hiển thị cân, weight transmitter hoặc xây dựng hệ thống cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AZL30 là loại load cell gì?

AZL30 là load cell dạng single-point sử dụng công nghệ strain gauge, được thiết kế cho các hệ thống cân bệ và làm việc cùng thiết bị điện tử cân tương thích.

Tải danh định của AZL30 là bao nhiêu?

AZL30 có tải danh định 30 kg. Khi chọn load cell cần tính cả trọng lượng bệ, kết cấu gá và tải sản phẩm để xác định tổng tải thực tế tác động lên cảm biến.

AZL30 phù hợp với bệ cân kích thước nào?

AZL30 thuộc dòng AZL dành cho bệ cân 400 x 400 mm. Bệ thực tế cần đủ cứng và được lắp đúng yêu cầu cơ khí để khai thác đúng đặc tính single-point.

AZL30 có những cấp chính xác nào?

AZL30 có thể lựa chọn cấp C3 hoặc C4 theo OIML R 60. C3 có 3000 khoảng kiểm định và C4 có 4000 khoảng kiểm định.

AZL30 được chế tạo từ vật liệu gì?

Phần tử cơ khí của AZL30 được chế tạo từ hợp kim nhôm, phù hợp với các hệ cân bệ yêu cầu kết cấu gọn và độ chính xác cao.

AZL30 có dây Sense không?

Có. Cáp 6 lõi của dòng AZL có +REF./SENSE và -REF./SENSE bên cạnh các đường excitation và signal, cho phép sử dụng chức năng bù sụt áp khi thiết bị điện tử cân hỗ trợ.

Màu dây của AZL30 được quy định như thế nào?

Theo sơ đồ kết nối dòng AZL, +EXCITATION dùng dây đỏ, -EXCITATION dùng dây đen, +SIGNAL dùng dây xanh lá, -SIGNAL dùng dây trắng, +REF./SENSE dùng dây xanh dương và -REF./SENSE dùng dây nâu.

Có thể cấp trực tiếp nguồn 220 V AC vào AZL30 không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Không được cấp trực tiếp nguồn điện lưới vào cảm biến.

AZL30 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của AZL30 là tín hiệu mV/V có biên độ nhỏ. Trong phần lớn hệ thống cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại, số hóa và chuyển đổi tín hiệu sang giao diện phù hợp với PLC.
