AZL20 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZL20

AZL20 | Cảm biến load cell đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZL20

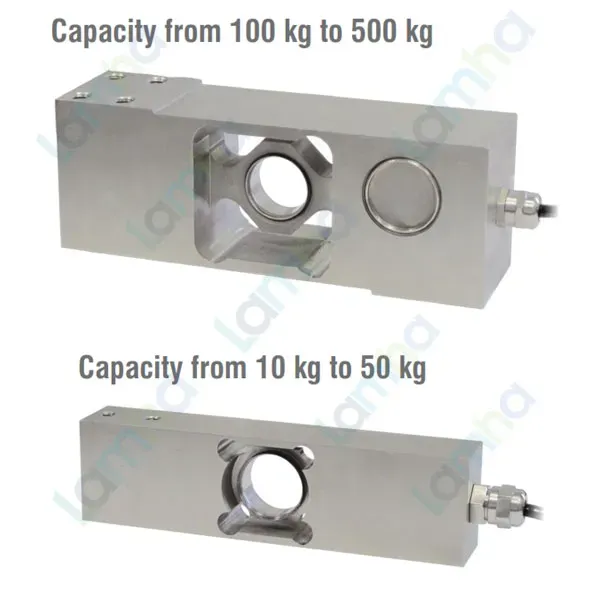

Laumas AZL20 là cảm biến load cell đơn điểm thuộc dòng AZL, được thiết kế cho các hệ thống cân bệ, cân bàn và thiết bị cân tích hợp trong máy móc công nghiệp. Cảm biến sử dụng phần tử đàn hồi bằng hợp kim nhôm kết hợp strain gauge để chuyển tải trọng cơ học thành tín hiệu điện mV/V, sau đó tín hiệu được bộ hiển thị cân hoặc weight transmitter xử lý thành giá trị trọng lượng.

Nhờ cấu trúc single-point, AZL20 phù hợp với những ứng dụng cần một load cell duy nhất đỡ toàn bộ bệ cân trong phạm vi cơ khí mà nhà sản xuất quy định. Đây là giải pháp phù hợp cho máy đóng gói, định lượng, kiểm tra khối lượng và nhiều hệ thống cân OEM.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell và các thiết bị phục vụ cân, định lượng và tự động hóa.

Dòng AZL là nhóm single-point load cell cho cân bệ với nhiều mức tải khác nhau. AZL20 thuộc các phiên bản có thể lựa chọn cấp chính xác C3 hoặc C4 theo OIML R 60, giúp người thiết kế hệ thống lựa chọn cấu hình phù hợp với yêu cầu đo lường thực tế.

Thông số kỹ thuật tiêu biểu của AZL20

Thông số	Giá trị
Tải danh định	20 kg
Kích thước bệ cân phù hợp	400 x 400 mm
Vật liệu	Hợp kim nhôm
Cấp chính xác OIML R 60	C3 / C4
Số khoảng kiểm định	C3: 3000; C4: 4000
Khoảng kiểm định tối thiểu	C3: Emax / 12000; C4: Emax / 15000
Sai số tổng hợp	C3: ≤ ±0,02%; C4: ≤ ±0,017%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Ảnh hưởng nhiệt độ tới zero	0,0017%/°C
Ảnh hưởng nhiệt độ tới span	0,0014%/°C
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Creep tại tải danh định trong 30 phút	0,02%
Điện áp kích thích tối đa không gây hư hỏng	18 V
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng zero	≤ ±1%
Điện trở cách điện	≥ 5000 MΩ
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Độ võng tại tải danh định	0,5 mm
Kích thước thân tham khảo	150 x 25,4 x 40 mm
Cáp cảm biến	Dài 6 m; đường kính 5 mm; 6 x 0,20 mm²

2) Ưu điểm và tính năng nổi bật

• Thiết kế single-point giúp đơn giản hóa cấu trúc cơ khí của cân bệ và giảm số lượng cảm biến cần sử dụng trong ứng dụng phù hợp.
• Phần tử đàn hồi bằng hợp kim nhôm mang lại kết cấu gọn, thuận tiện tích hợp vào cân bàn và máy móc OEM.
• Cấp chính xác C3/C4 mang lại lựa chọn linh hoạt cho các hệ thống có yêu cầu đo lường khác nhau.
• Cấu trúc cầu strain gauge cho tín hiệu đầu ra tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp nhiều lõi có các đường excitation, signal và reference/sense giúp thuận tiện khi kết nối với thiết bị điện tử cân có hỗ trợ bù sụt áp.
• Load cell cho cân bàn này phù hợp với các ứng dụng định lượng, đóng gói và kiểm tra khối lượng trong dây chuyền tự động.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và kết nối của AZL20

Load cell Laumas AZL20 có nhiệm vụ chuyển lực tác động lên bệ cân thành tín hiệu điện tỷ lệ với tải. Cảm biến là phần tử đo thụ động nên cần làm việc cùng bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để cấp điện áp kích thích, khuếch đại tín hiệu và tính toán trọng lượng.

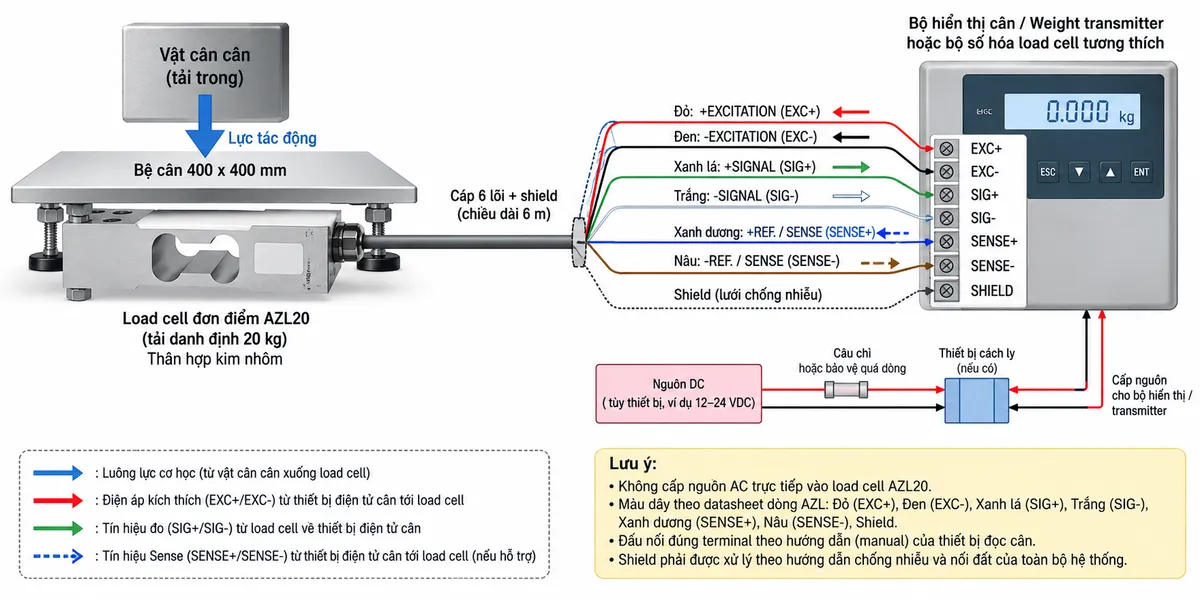

Cáp của dòng AZL sử dụng các đường EXCITATION để cấp kích thích cho cầu đo, SIGNAL để truyền tín hiệu vi sai về bộ xử lý và REF./SENSE để hồi tiếp điện áp kích thích khi thiết bị đọc cân hỗ trợ chức năng này. Shield được sử dụng trong giải pháp chống nhiễu tổng thể của hệ thống.

Không cấp trực tiếp nguồn điện lưới vào load cell. Nguồn của bộ hiển thị hoặc transmitter cần được lựa chọn theo đúng manual của thiết bị điện tử cân và bố trí bảo vệ, cách ly phù hợp.

Nguyên lý hoạt động của cảm biến strain gauge

Bên trong cảm biến tải AZL20, các strain gauge được liên kết với phần tử đàn hồi bằng hợp kim nhôm và bố trí thành cầu Wheatstone. Khi tải tác động lên bệ cân, lực truyền tới cảm biến làm phần tử đàn hồi biến dạng rất nhỏ, kéo theo sự thay đổi điện trở của các strain gauge.

Khi cầu Wheatstone được kích thích bởi bộ điện tử cân, sự thay đổi điện trở làm cầu mất cân bằng và tạo tín hiệu điện vi sai ở ngõ SIGNAL. Bộ hiển thị hoặc transmitter tiếp nhận tín hiệu này, khuếch đại, lọc nhiễu và chuyển đổi từ analog sang số.

Sau chuyển đổi A/D, thiết bị điện tử thực hiện hiệu chuẩn, zero, tare và tính toán trọng lượng. Nếu bộ điện tử có giao tiếp công nghiệp, dữ liệu trọng lượng sau xử lý có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA.

Hai đường Sense/Reference cho phép thiết bị đọc tương thích giám sát điện áp kích thích thực tế tại load cell. Chức năng này giúp bộ điện tử cân xử lý ảnh hưởng của sụt áp trên dây dẫn khi được đấu nối đúng theo manual.

Ứng dụng điển hình

• Cân bàn và cân bệ single-point trong hệ thống sản xuất.
• Máy đóng gói và định lượng sản phẩm theo trọng lượng.
• Máy kiểm tra và phân loại sản phẩm theo khối lượng.
• Hệ thống chiết rót hoặc cấp liệu sử dụng phản hồi trọng lượng.
• Cụm cân OEM tích hợp trong máy móc tự động.
• Hệ thống cân kết nối PLC thông qua bộ truyền trọng lượng hoặc bộ số hóa load cell.

Lưu ý khi lắp đặt

Để load cell đơn điểm AZL20 đạt hiệu quả đo tốt, bệ cân cần đủ cứng, bề mặt gá phải phù hợp và lực cần được truyền theo đúng phương thiết kế. Nên tránh lực ngang, mô-men xoắn, điểm tỳ phụ hoặc lực kéo từ cáp ảnh hưởng đến cảm biến.

Cáp load cell nên được đi tách khỏi cáp động lực, biến tần, động cơ và contactor. Shield cần được xử lý theo phương án nối đất và chống nhiễu của toàn hệ thống thay vì đấu tùy ý.

Đối với thiết bị đọc không hỗ trợ đầu SENSE, cách xử lý các dây REF./SENSE phải tuân theo sơ đồ của chính bộ hiển thị hoặc transmitter. Không tự ý đấu tắt terminal khi chưa kiểm tra tài liệu kỹ thuật.

Sau khi hoàn tất lắp đặt, hệ cân cần được zero, hiệu chuẩn bằng tải chuẩn và kiểm tra tại nhiều vị trí trên bệ trước khi đưa vào vận hành chính thức.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas AZL20 chính hãng, người dùng nên xác định đồng bộ tải làm việc, kích thước bệ, cấp chính xác cần sử dụng, điều kiện môi trường và loại bộ điện tử đọc load cell. Việc lựa chọn đúng cấu hình ngay từ đầu giúp hệ cân ổn định hơn và thuận tiện khi hiệu chuẩn, bảo trì hoặc tích hợp tự động hóa.

Khách hàng có nhu cầu mua AZL20, lựa chọn bộ hiển thị cân, weight transmitter hoặc xây dựng giải pháp cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AZL20 là loại load cell gì?

AZL20 là load cell dạng single-point sử dụng strain gauge, được thiết kế để đo tải trên hệ thống cân bệ và làm việc cùng thiết bị điện tử cân tương thích.

AZL20 phù hợp với loại cân nào?

Sản phẩm phù hợp với cân bàn, cân bệ, máy định lượng và máy đóng gói có kết cấu cơ khí nằm trong phạm vi ứng dụng của load cell single-point.

AZL20 có thể lựa chọn cấp chính xác nào?

AZL20 thuộc nhóm model AZL có lựa chọn C3 hoặc C4 theo OIML R 60. Cần chọn đúng phiên bản theo yêu cầu đo lường và kiểm định của hệ thống.

AZL20 có dây Sense không?

Có. Cáp dòng AZL có các đường +REF./SENSE và -REF./SENSE bên cạnh excitation và signal. Chúng được sử dụng khi bộ hiển thị hoặc transmitter hỗ trợ chức năng sense.

Màu dây kết nối AZL20 như thế nào?

Theo datasheet dòng AZL, +EXCITATION dùng dây đỏ, -EXCITATION dùng dây đen, +SIGNAL dùng dây xanh lá, -SIGNAL dùng dây trắng, +REF./SENSE dùng dây xanh dương và -REF./SENSE dùng dây nâu.

Có thể cấp trực tiếp nguồn AC cho AZL20 không?

Không. Load cell nhận điện áp kích thích từ thiết bị điện tử cân tương thích; không được cấp trực tiếp điện áp lưới vào cảm biến.

AZL20 có thể đưa tín hiệu trực tiếp vào PLC không?

Tín hiệu nguyên bản của load cell là tín hiệu vi sai mV/V. Trong phần lớn hệ thống cần dùng weight transmitter hoặc bộ số hóa load cell để chuyển đổi thành tín hiệu hoặc giao thức phù hợp với PLC.

Tại sao cần hiệu chuẩn sau khi lắp AZL20?

Hiệu chuẩn giúp thiết lập quan hệ chính xác giữa tín hiệu điện của load cell và trọng lượng thực tế, đồng thời tính đến ảnh hưởng của bệ cân, gá lắp và kết cấu cơ khí của hệ thống.
