AZLI300 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 800 x 800mm Laumas AZLI300

AZLI300 | Cảm biến load cell đơn điểm Laumas cho bệ cân 800 x 800 mm

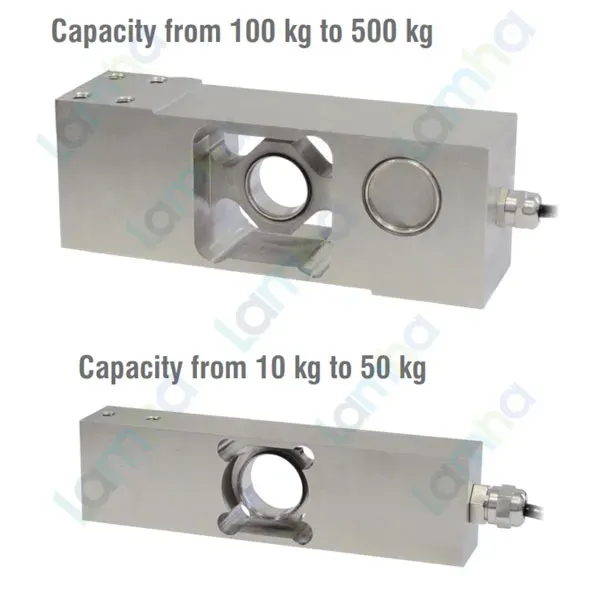

AZLI300 là cảm biến load cell đơn điểm thuộc dòng AZLI của Laumas, được thiết kế cho hệ thống cân bệ kích thước đến 800 x 800 mm. Phiên bản AZLI300 có tải trọng danh định 300 kg, sử dụng kết cấu bằng thép không gỉ 17-4 PH và cấp bảo vệ IP68, phù hợp cho nhiều ứng dụng cân công nghiệp yêu cầu độ bền cơ học và khả năng bảo vệ cao.

Laumas là thương hiệu Italia chuyên nghiên cứu và sản xuất load cell, bộ hiển thị cân, weight transmitter và các thành phần phục vụ hệ thống cân công nghiệp từ năm 1984. Dòng AZLI được phát triển theo cấu trúc single-point, trong đó các phiên bản 100 kg, 200 kg, 300 kg và 500 kg được Laumas công bố cho bệ cân kích thước đến 800 x 800 mm.

Ưu điểm và tính năng nổi bật của Laumas AZLI300

Load cell Laumas AZLI300 cho phép xây dựng hệ thống cân bệ sử dụng một cảm biến chính, giúp đơn giản hóa kết cấu cơ khí và hệ thống dây tín hiệu so với giải pháp sử dụng nhiều load cell trong những ứng dụng phù hợp.

• Thiết kế single-point phù hợp cho bệ cân kích thước đến 800 x 800 mm.
• Thân và phần tử đàn hồi bằng thép không gỉ 17-4 PH, phù hợp cho môi trường công nghiệp cần độ bền và khả năng chống ăn mòn tốt.
• Cấp bảo vệ IP68 hỗ trợ làm việc trong môi trường có bụi, độ ẩm hoặc yêu cầu vệ sinh cao khi lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R60, phù hợp cho các hệ thống cân cần khả năng đo ổn định.
• Sai số tổng hợp thấp, phục vụ tốt các ứng dụng cân bàn, cân kiểm tra và định lượng.
• Tín hiệu từ cầu strain gauge có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Có thể tích hợp dữ liệu trọng lượng vào PLC, HMI hoặc SCADA thông qua bộ điện tử cân có giao tiếp công nghiệp phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại cảm biến	Load cell đơn điểm
Tải trọng danh định	300 kg
Kích thước bệ cân phù hợp	800 x 800 mm
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,02%
Cấp bảo vệ	IP68
Cấp chính xác	C3 theo OIML R60
Trọng lượng tịnh	2,8 kg

Chức năng, nguyên lý hoạt động và ứng dụng của AZLI300

Chức năng trong hệ thống cân

Cảm biến cân AZLI300 có chức năng chuyển đổi tải trọng cơ học đặt trên bệ cân thành tín hiệu điện tỷ lệ với lực tác động. Load cell được lắp giữa bệ cân và kết cấu đỡ cố định để tải trọng truyền xuống phần tử đàn hồi của cảm biến.

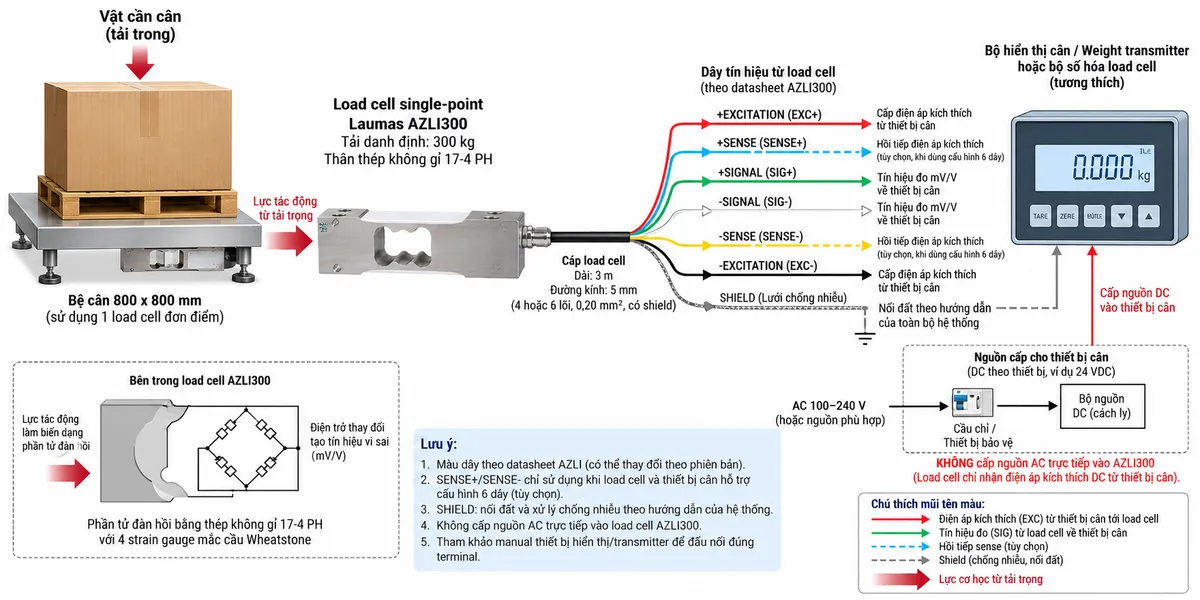

AZLI300 hoạt động theo nguyên lý strain gauge. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích cho cầu đo qua EXC+ và EXC-, đồng thời nhận tín hiệu đo vi sai qua SIG+ và SIG-. Nếu cấu hình cảm biến và thiết bị điện tử cân hỗ trợ đường sense, SENSE+ và SENSE- có thể được sử dụng để phản hồi điện áp kích thích thực tế.

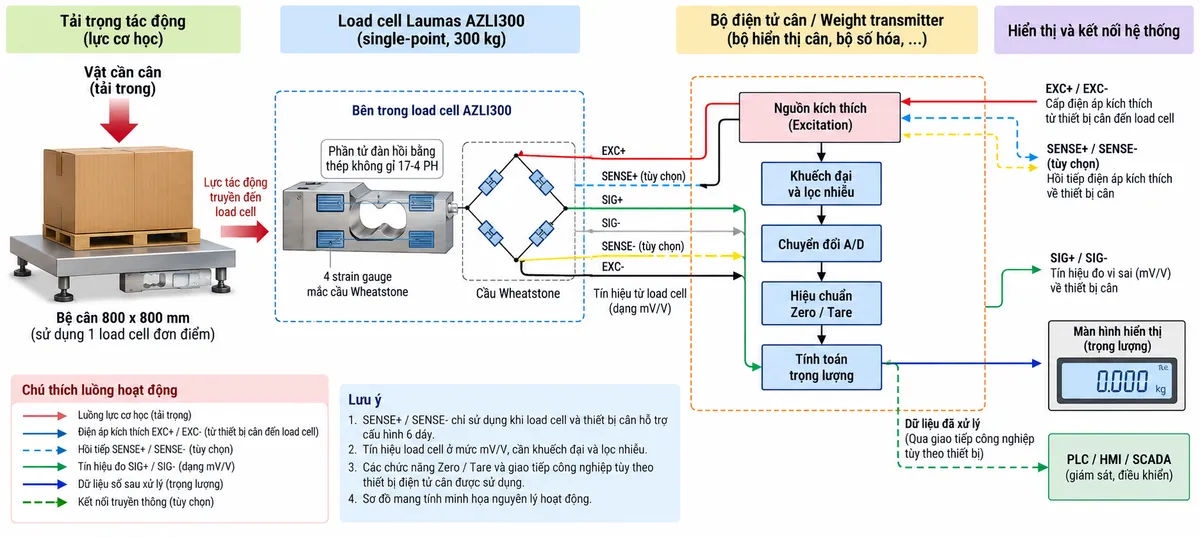

Nguyên lý hoạt động

Bên trong load cell single-point AZLI300, các strain gauge được gắn lên phần tử đàn hồi bằng thép không gỉ 17-4 PH. Khi tải trọng tác động xuống bệ cân, lực truyền tới load cell làm phần tử đàn hồi biến dạng một lượng rất nhỏ, kéo theo sự thay đổi điện trở của các strain gauge.

Các strain gauge được bố trí thành cầu Wheatstone. Điện áp kích thích từ bộ điện tử cân được cấp vào cầu đo qua EXC+ và EXC-. Khi tải thay đổi, cầu đo mất cân bằng tương ứng và tạo ra tín hiệu điện vi sai giữa SIG+ và SIG-, tỷ lệ với tải trọng tác động.

Tín hiệu analog mức thấp từ load cell được bộ điện tử cân khuếch đại và lọc nhiễu trước khi chuyển đổi A/D. Sau đó hệ thống thực hiện hiệu chuẩn, Zero, Tare và tính toán trọng lượng để đưa kết quả lên màn hình hiển thị. Nếu thiết bị điện tử cân có giao tiếp công nghiệp, dữ liệu đã xử lý có thể tiếp tục được truyền tới hệ thống điều khiển hoặc giám sát.

Ứng dụng tiêu biểu

Load cell 300 kg Laumas AZLI300 phù hợp cho cân bàn công nghiệp, cân kiểm tra sản phẩm, cân phân loại, hệ thống định lượng, máy đóng gói và các cụm cân tích hợp trong dây chuyền sản xuất. Khả năng sử dụng với bệ cân đến 800 x 800 mm phù hợp cho các ứng dụng cần diện tích đặt hàng tương đối lớn nhưng vẫn muốn sử dụng cấu trúc single-point.

Trong hệ thống tự động hóa, AZLI300 có thể kết hợp với weight transmitter hoặc bộ số hóa load cell để chuyển tín hiệu cảm biến thành giá trị trọng lượng số, tín hiệu analog hoặc dữ liệu truyền thông tùy theo thiết bị điện tử được lựa chọn.

Lưu ý khi lắp đặt và kết nối

Load cell cần được lắp trên kết cấu đủ cứng, chịu lực theo đúng hướng thiết kế và tránh lực ngang, lực xoắn hoặc va đập ngoài ý muốn. Bệ cân cần được bố trí sao cho không chạm vào khung máy hoặc bộ phận cố định xung quanh trong quá trình cân.

Cáp tín hiệu nên được đi tách khỏi dây động lực, contactor, động cơ và biến tần. Shield phải được xử lý theo kiến trúc chống nhiễu và nối đất của toàn bộ hệ thống. Nếu sử dụng SENSE+/SENSE-, cần xác nhận cả cảm biến và thiết bị đọc đều hỗ trợ cấu hình sense trước khi đấu nối.

Cam kết và nơi mua Laumas AZLI300 chính hãng

Khi lựa chọn Laumas AZLI300 chính hãng, cần tính tổng tải tác động lên cảm biến bao gồm vật cần cân, bệ cân và các bộ phận cơ khí liên quan. Đồng thời cần chọn đúng bộ hiển thị, weight transmitter hoặc bộ số hóa tương thích với load cell strain gauge để bảo đảm hệ thống cân hoạt động ổn định.

Quý khách cần mua load cell AZLI300 Laumas, nhận báo giá hoặc tư vấn lựa chọn thiết bị xử lý tín hiệu và phương án tích hợp phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AZLI300 là loại load cell gì?

AZLI300 là load cell đơn điểm thuộc dòng AZLI của Laumas, được thiết kế cho hệ thống cân bệ sử dụng một cảm biến chính.

AZLI300 có tải trọng danh định bao nhiêu?

AZLI300 có tải trọng danh định 300 kg. Khi lựa chọn cần tính cả khối lượng của bệ cân và các chi tiết cơ khí tác động lên load cell.

AZLI300 phù hợp với bệ cân kích thước nào?

Phiên bản AZLI300 thuộc nhóm AZLI 100, 200, 300 và 500 kg được Laumas công bố cho bệ cân kích thước đến 800 x 800 mm.

AZLI300 được làm từ vật liệu gì?

AZLI300 sử dụng thép không gỉ 17-4 PH, giúp cảm biến phù hợp với các ứng dụng công nghiệp cần độ bền cơ học và khả năng chống ăn mòn tốt.

AZLI300 có cấp bảo vệ nào?

AZLI300 có cấp bảo vệ IP68, phù hợp với môi trường cần khả năng bảo vệ cao trước bụi và nước khi được lắp đặt đúng kỹ thuật.

AZLI300 có cấp chính xác nào?

Phiên bản 300 kg thuộc dòng AZLI có cấp chính xác C3 theo OIML R60.

AZLI300 có thể kết nối với PLC không?

Bản thân AZLI300 tạo tín hiệu load cell analog, vì vậy thông thường cần kết hợp với weight transmitter, bộ số hóa hoặc module cân chuyên dụng. Thiết bị trung gian sẽ xử lý tín hiệu và truyền giá trị trọng lượng tới PLC qua giao tiếp phù hợp.

SENSE+/SENSE- trên hệ thống AZLI300 có tác dụng gì?

Nếu cấu hình load cell và thiết bị điện tử cân hỗ trợ, đường sense phản hồi điện áp kích thích thực tế tại cảm biến để thiết bị đọc có thể bù ảnh hưởng sụt áp trên đường dây.

Có được cấp nguồn AC trực tiếp cho AZLI300 không?

Không. AZLI300 là cảm biến strain gauge thụ động và nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Không nối trực tiếp nguồn điện lưới AC vào load cell.
