AZLI50 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZLI50

AZLI50 | Cảm biến load cell đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AZLI50

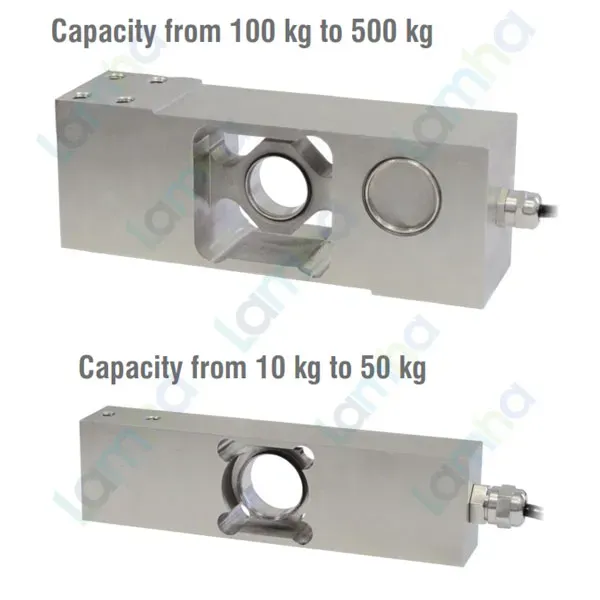

Laumas AZLI50 là cảm biến load cell đơn điểm thuộc dòng AZLI của LAUMAS, được phát triển cho các hệ thống cân bệ, cân bàn và máy cân tích hợp trong dây chuyền công nghiệp. Cảm biến sử dụng phần tử đàn hồi bằng thép không gỉ kết hợp các strain gauge để biến đổi lực cơ học thành tín hiệu điện vi sai, sau đó tín hiệu được bộ hiển thị cân hoặc weight transmitter xử lý thành giá trị trọng lượng.

Với kết cấu single-point, AZLI50 cho phép một load cell tiếp nhận tải của toàn bộ bệ cân khi hệ thống cơ khí được thiết kế và lắp đặt đúng yêu cầu. Đây là lựa chọn phù hợp cho cân bàn, máy đóng gói, định lượng, kiểm tra khối lượng và các cụm cân OEM cần độ bền cơ học và khả năng bảo vệ môi trường cao.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell và nhiều thành phần phục vụ tích hợp hệ thống cân vào máy móc và dây chuyền tự động.

Dòng AZLI thuộc nhóm single-point load cell bằng thép không gỉ, được LAUMAS thiết kế cho nhiều mức tải và kích thước bệ khác nhau. AZLI50 thuộc nhóm tải dùng cho bệ cân nhỏ hơn của dòng AZLI và có lựa chọn cấp chính xác phù hợp cho các ứng dụng cân yêu cầu độ ổn định cao.

Thông số kỹ thuật tiêu biểu của AZLI50

Thông số	Giá trị
Tải danh định	50 kg
Kích thước bệ cân phù hợp	400 x 400 mm
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác	C3 / C4 theo OIML R 60
Số khoảng kiểm định	C3: 3000; C4: 4000
Sai số tổng hợp	Tối đa ±0,02%; phiên bản C4: 0,017%
Cấp bảo vệ	IP68
Khối lượng tịnh	1 kg

2) Ưu điểm và tính năng nổi bật

• Thiết kế load cell single-point giúp đơn giản hóa kết cấu cân khi ứng dụng chỉ cần một cảm biến cho toàn bộ bệ.
• Thân bằng thép không gỉ 17-4 PH phù hợp với các hệ thống cần độ bền cơ học và khả năng chống ăn mòn tốt.
• Cấp bảo vệ IP68 hỗ trợ cảm biến làm việc trong môi trường công nghiệp có yêu cầu bảo vệ cao khi được lắp đặt đúng kỹ thuật.
• Có lựa chọn cấp chính xác C3 hoặc C4 theo OIML R 60, thuận tiện khi thiết kế hệ thống cân theo yêu cầu đo lường khác nhau.
• Tín hiệu điện từ strain gauge có thể được xử lý bởi bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Phù hợp cho các hệ thống cân OEM cần kết cấu gọn, độ ổn định tốt và khả năng tích hợp với PLC hoặc hệ thống tự động hóa.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và kết nối của AZLI50

Load cell Laumas AZLI50 có chức năng chuyển lực cơ học tác động lên bệ cân thành tín hiệu điện vi sai tỷ lệ với tải. Cảm biến không tự hiển thị giá trị trọng lượng mà cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để cấp điện áp kích thích, khuếch đại và xử lý tín hiệu.

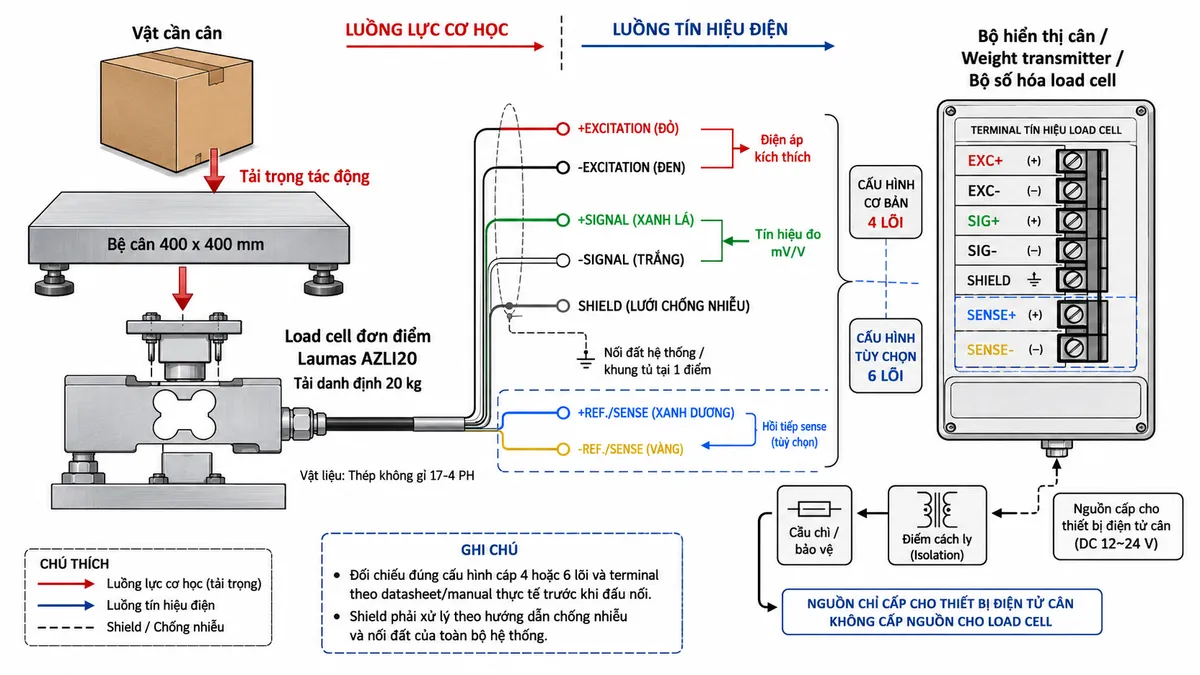

Các đường kết nối cơ bản của load cell gồm cặp excitation để cấp điện áp kích thích cho cầu đo và cặp signal để truyền tín hiệu vi sai về bộ điện tử cân. Với phiên bản có cấu hình sense, các đường reference/sense được sử dụng để hồi tiếp điện áp kích thích thực tế tại cảm biến khi thiết bị đọc hỗ trợ chức năng này.

Không được cấp trực tiếp nguồn điện lưới vào AZLI50. Nguồn AC hoặc DC chỉ cấp cho bộ hiển thị, weight transmitter hoặc bộ số hóa theo đúng manual của thiết bị điện tử đó và nên được bố trí thiết bị bảo vệ cùng điểm cách ly phù hợp.

Nguyên lý hoạt động của cảm biến strain gauge

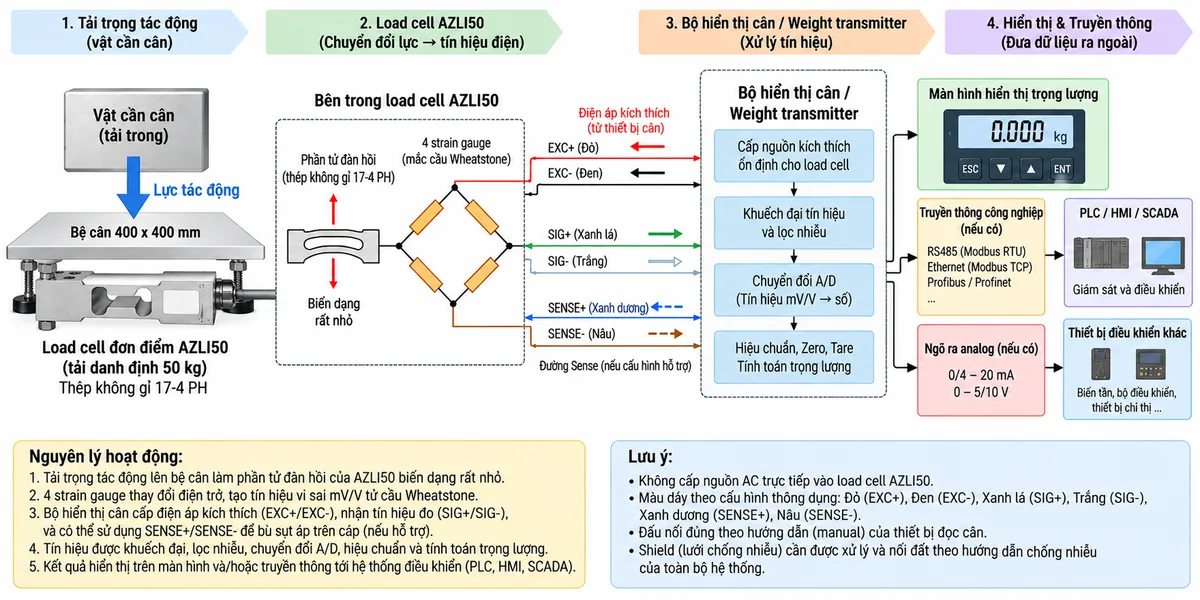

Bên trong cảm biến tải AZLI50, các strain gauge được gắn trên phần tử đàn hồi bằng thép không gỉ và bố trí thành cầu Wheatstone. Khi tải trọng tác động lên bệ cân, lực được truyền tới load cell và làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Biến dạng cơ học làm điện trở của các strain gauge thay đổi, khiến cầu Wheatstone mất cân bằng. Khi cầu đo được cấp điện áp kích thích từ bộ điện tử cân, sự mất cân bằng tạo ra tín hiệu điện vi sai tại cặp signal.

Tín hiệu mức thấp từ load cell được đưa vào khối khuếch đại và lọc, sau đó chuyển đổi A/D. Bộ điện tử cân tiếp tục thực hiện hiệu chuẩn, Zero, Tare và tính toán để tạo thành giá trị trọng lượng.

Nếu hệ thống sử dụng weight transmitter hoặc bộ hiển thị có giao tiếp công nghiệp, dữ liệu trọng lượng sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA để giám sát, điều khiển và lưu trữ.

Ứng dụng điển hình của AZLI50

• Cân bàn và cân bệ single-point trong nhà máy và dây chuyền sản xuất.
• Máy đóng gói và hệ thống định lượng theo trọng lượng.
• Máy kiểm tra khối lượng sản phẩm.
• Thiết bị phân loại sản phẩm theo trọng lượng.
• Máy chiết rót hoặc cấp liệu sử dụng phản hồi khối lượng.
• Cụm cân OEM tích hợp trực tiếp trong máy móc công nghiệp.
• Các ứng dụng cần load cell thép không gỉ với cấp bảo vệ cao trong điều kiện môi trường phù hợp.
• Hệ thống cân kết nối PLC thông qua weight transmitter hoặc bộ số hóa load cell.

Lưu ý khi lựa chọn và lắp đặt

Khi chọn load cell đơn điểm AZLI50, cần tính tổng tải thực tế bao gồm vật cần cân, trọng lượng bệ và các thành phần cơ khí liên quan. Việc lựa chọn tải cảm biến cần có mức dự phòng phù hợp với ứng dụng thay vì chỉ căn cứ vào khối lượng lớn nhất của sản phẩm.

Bệ cân phải đủ cứng, cảm biến cần được gá đúng hướng và lực phải truyền theo phương thiết kế. Cần hạn chế lực ngang, mô-men xoắn, các điểm tỳ phụ hoặc lực kéo từ cáp vì các tác động này có thể làm sai lệch kết quả cân.

Cáp tín hiệu nên được đi riêng khỏi động cơ, biến tần, contactor và dây động lực. Shield phải được xử lý theo phương án chống nhiễu và nối đất tổng thể của hệ thống.

Trước khi đấu nối, cần xác nhận cấu hình cáp thực tế của AZLI50 và sơ đồ terminal của bộ hiển thị hoặc transmitter. Không tự gán màu dây, chân terminal hoặc đấu các đường sense khi chưa đối chiếu đúng datasheet và manual của thiết bị.

Sau khi hoàn tất phần cơ khí và điện, hệ thống cần được Zero, hiệu chuẩn bằng tải chuẩn và kiểm tra tại nhiều vị trí trên bệ để đánh giá độ lặp lại cũng như ảnh hưởng của tải lệch tâm.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas AZLI50 chính hãng, khách hàng cần xác định đúng tải làm việc, kích thước bệ, cấp chính xác yêu cầu, cấu hình dây tín hiệu, điều kiện môi trường và thiết bị điện tử dùng để xử lý tín hiệu. Việc lựa chọn đồng bộ load cell với bộ hiển thị hoặc weight transmitter giúp hệ thống dễ hiệu chuẩn, vận hành ổn định và thuận tiện tích hợp tự động hóa.

Khách hàng có nhu cầu mua AZLI50, lựa chọn bộ hiển thị cân, weight transmitter hoặc xây dựng hệ thống cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AZLI50 là loại load cell gì?

AZLI50 là load cell dạng single-point sử dụng công nghệ strain gauge, được thiết kế cho hệ thống cân bệ và làm việc cùng bộ điện tử cân tương thích.

AZLI50 phù hợp với bệ cân kích thước nào?

AZLI50 thuộc nhóm tải nhỏ của dòng AZLI được LAUMAS thiết kế cho bệ cân 400 x 400 mm.

AZLI50 được chế tạo từ vật liệu gì?

Phần tử cơ khí của AZLI50 được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với các ứng dụng cần độ bền và khả năng chống ăn mòn tốt.

AZLI50 có cấp bảo vệ nào?

Dòng AZLI có cấp bảo vệ IP68, giúp tăng khả năng bảo vệ cảm biến trong môi trường có bụi và nước khi được lắp đặt, sử dụng đúng điều kiện kỹ thuật.

AZLI50 có cấp chính xác C4 không?

Có. AZLI50 thuộc nhóm AZLI có lựa chọn cấp chính xác C3 hoặc C4 theo OIML R 60.

AZLI50 có cần bộ hiển thị hoặc weight transmitter không?

Có. Tín hiệu nguyên bản của load cell là tín hiệu điện mức thấp nên cần bộ hiển thị, weight transmitter hoặc bộ số hóa load cell để cấp kích thích, khuếch đại và xử lý thành giá trị trọng lượng.

AZLI50 có thể kết nối với PLC không?

Có thể, nhưng thông thường không đưa trực tiếp tín hiệu load cell vào PLC. Hệ thống thường sử dụng weight transmitter hoặc bộ số hóa để chuyển dữ liệu cân sang tín hiệu hoặc giao thức mà PLC hỗ trợ.

Có thể cấp trực tiếp nguồn AC cho AZLI50 không?

Không. Load cell nhận điện áp kích thích từ bộ điện tử cân tương thích và không được cấp trực tiếp nguồn điện lưới.

Cần lưu ý gì khi đấu dây AZLI50?

Cần đối chiếu đúng datasheet của phiên bản cảm biến và manual của bộ điện tử cân trước khi đấu nối. Không tự gán số chân terminal, màu dây hoặc cách xử lý các đường sense và shield khi chưa xác nhận tài liệu kỹ thuật.
